Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

6 de agosto de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Caliper
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de partes del sistema de frenos de la industria automotriz. Sus procesos son de fundición, fusión, moldeado, tratamiento térmico, cortes y más. Cuenta con equipos como hornos, brazos robot, bombas, lavado y aspirado, tornos, grúas, máquinas de tratamiento térmico, compresores, chillers, torres d refrigeración. Colectores de polvo, UPS, generador diésel, filtros activos y capacitores. Jornadas de trabajo 24/7.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 34.5 kV, 60 Hz
Nivel de tensión del punto de medición: 34.5 kV
Medición: Mensual
Fecha de medición inicial: 01/07/2025
Fecha de medición final: 31/07/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • Los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por el IEEE.

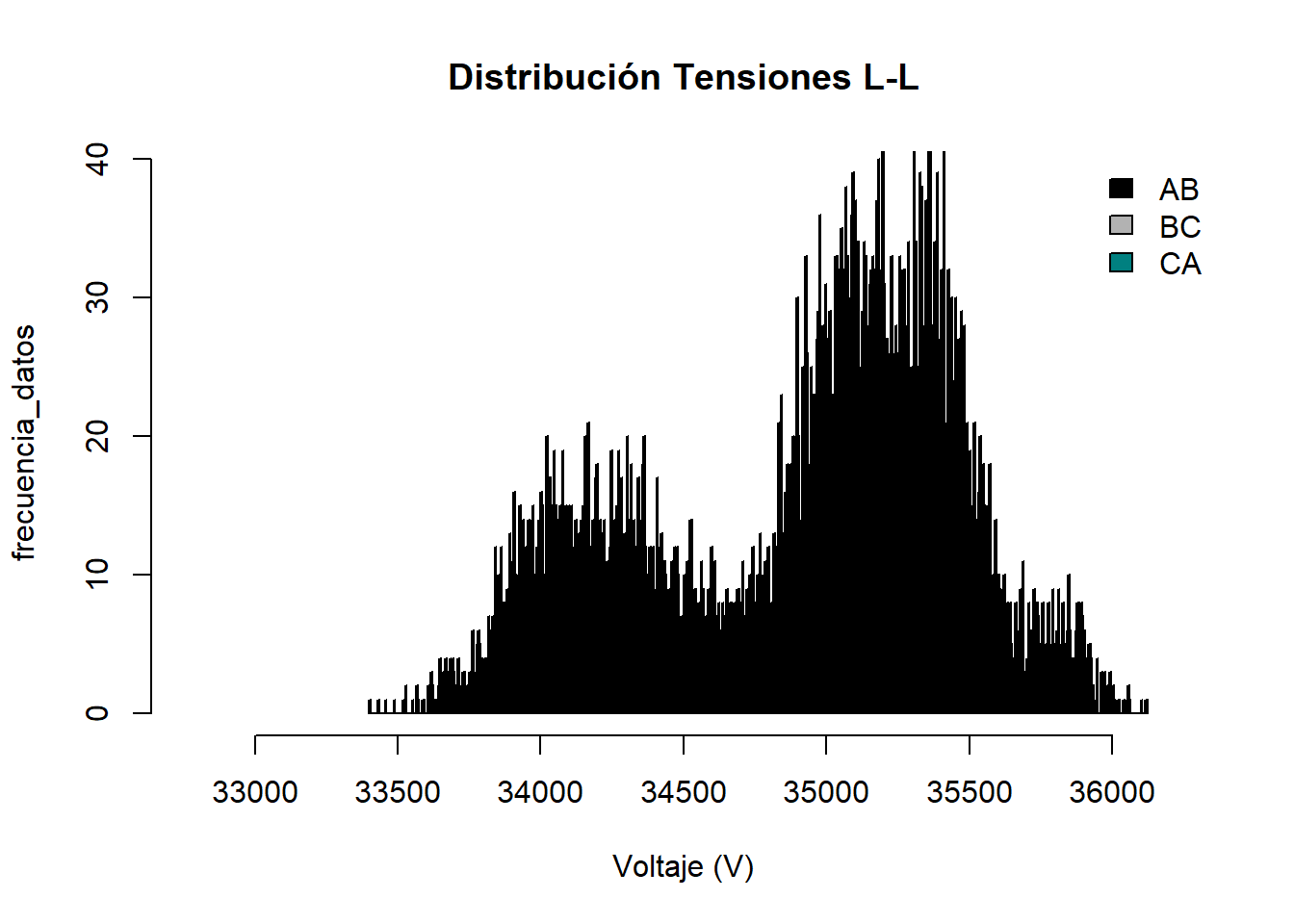

  • El voltaje promedio RMS se mantuvo dentro de los limites recomendados de ±5%, pero fue muy notorio las caídas de tensión en varios momentos, alcanzando el mínimo el 01 de julio a las 15:50 hrs con una caída del 13%. En este mes de junio se detectaron 2 caídas de tensión de entre el 5%-13%. Estas caídas de tensión se han observado en todos los meses anteriores de medición, siendo el mes anterior el más crítico con 14 caídas de tensión.

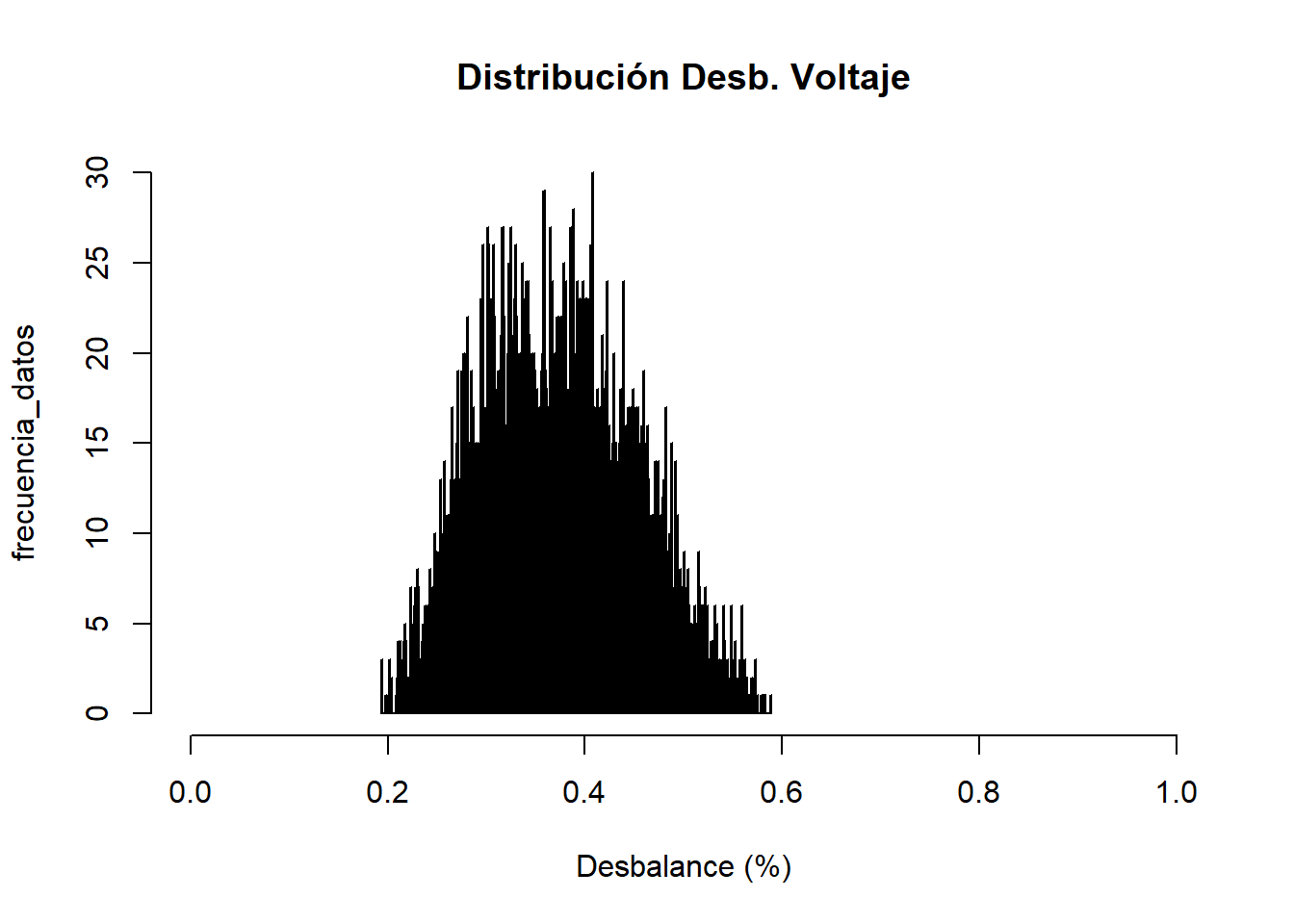

  • Los desbalances de la tensión y de la corriente se mantuvieron dentro de límites, con valores máximos de 4.5% para la corriente y 0.59% para la tensión, lo que indica que la planta está trabajando de manera balanceado al igual que la tensión.

  • El factor de potencia se mantiene prácticamente todo el tiempo en 0.99 en atraso, una condición ideal desde el punto de vista del factor de potencia.

Importante

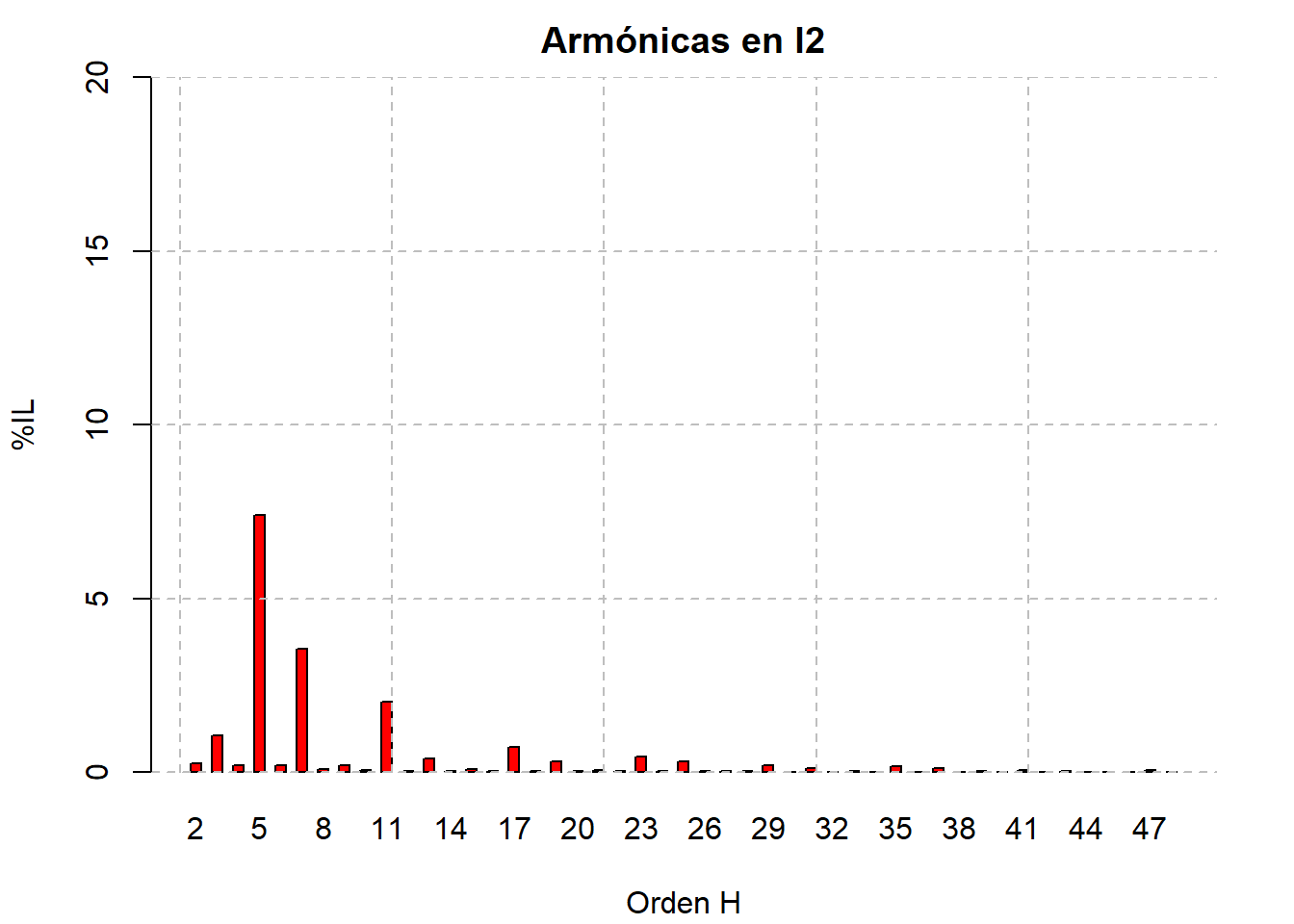

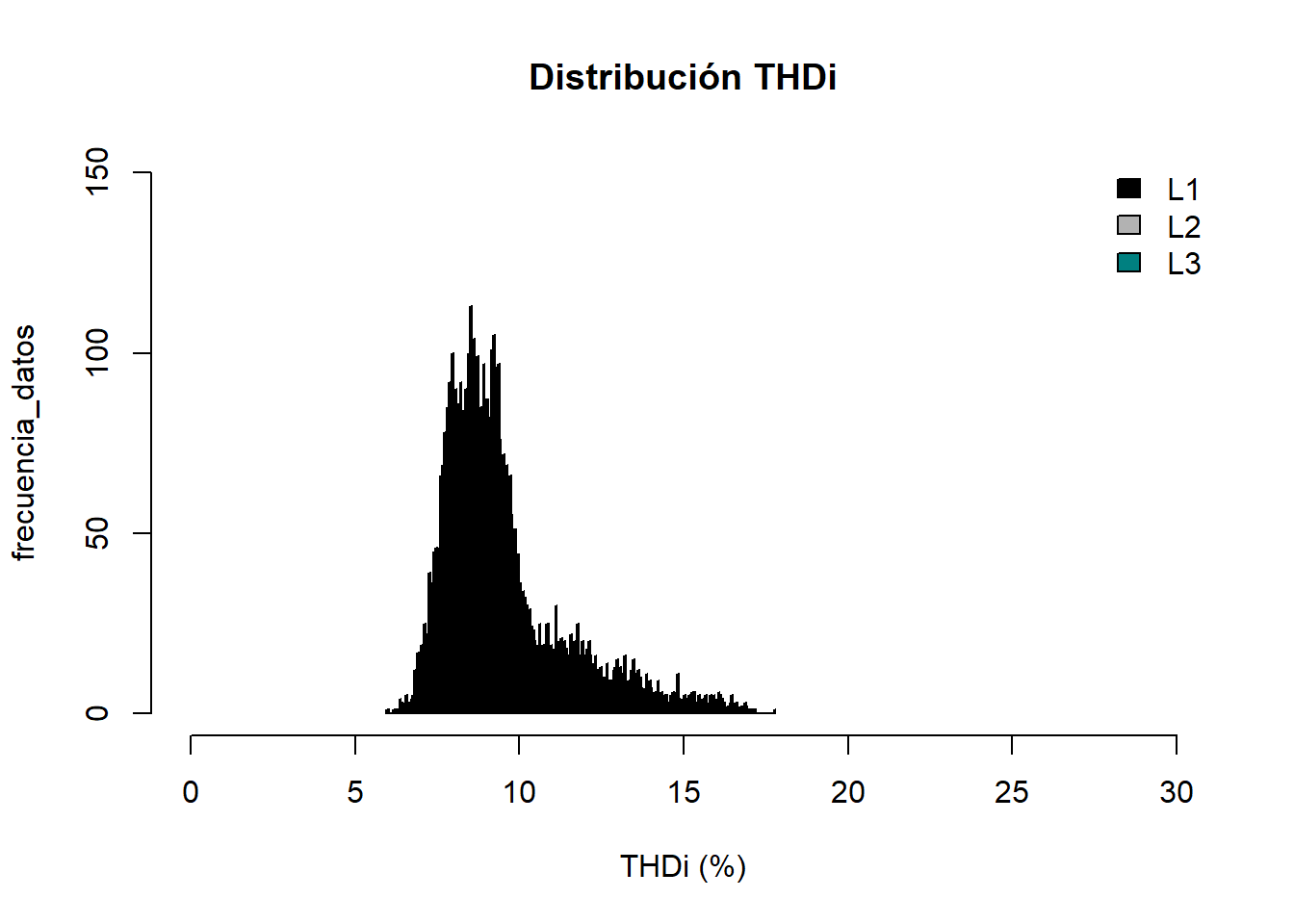

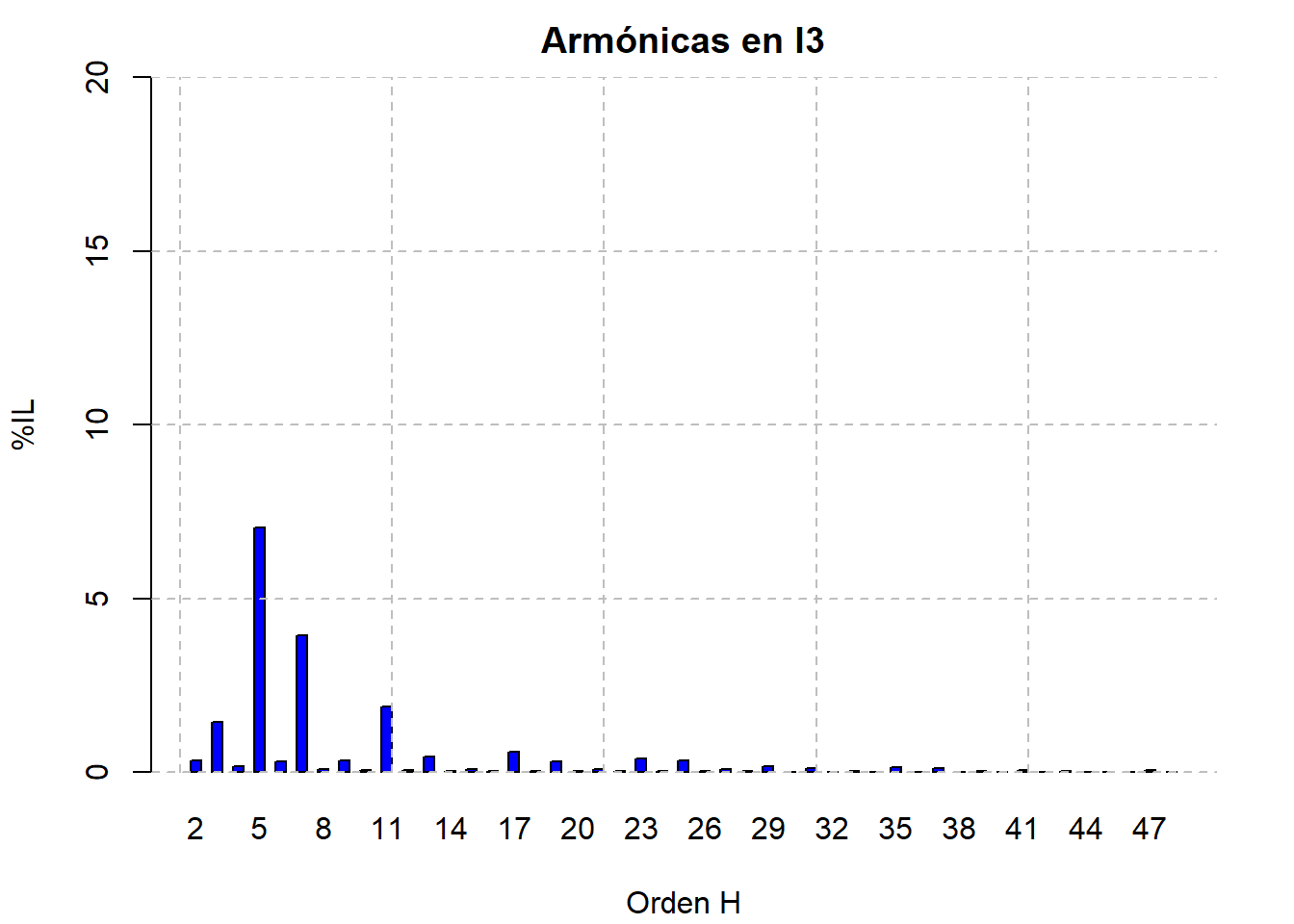

  • El comportamiento de las armónicas de la corriente sigue un comportamiento normal, donde las magnitudes de la armónica 5ª es la de mayor magnitud, seguida de la 7ª y 11ª, 3ª, 13ª, 17ª, etc., y un promedio de THD del 9.53%.

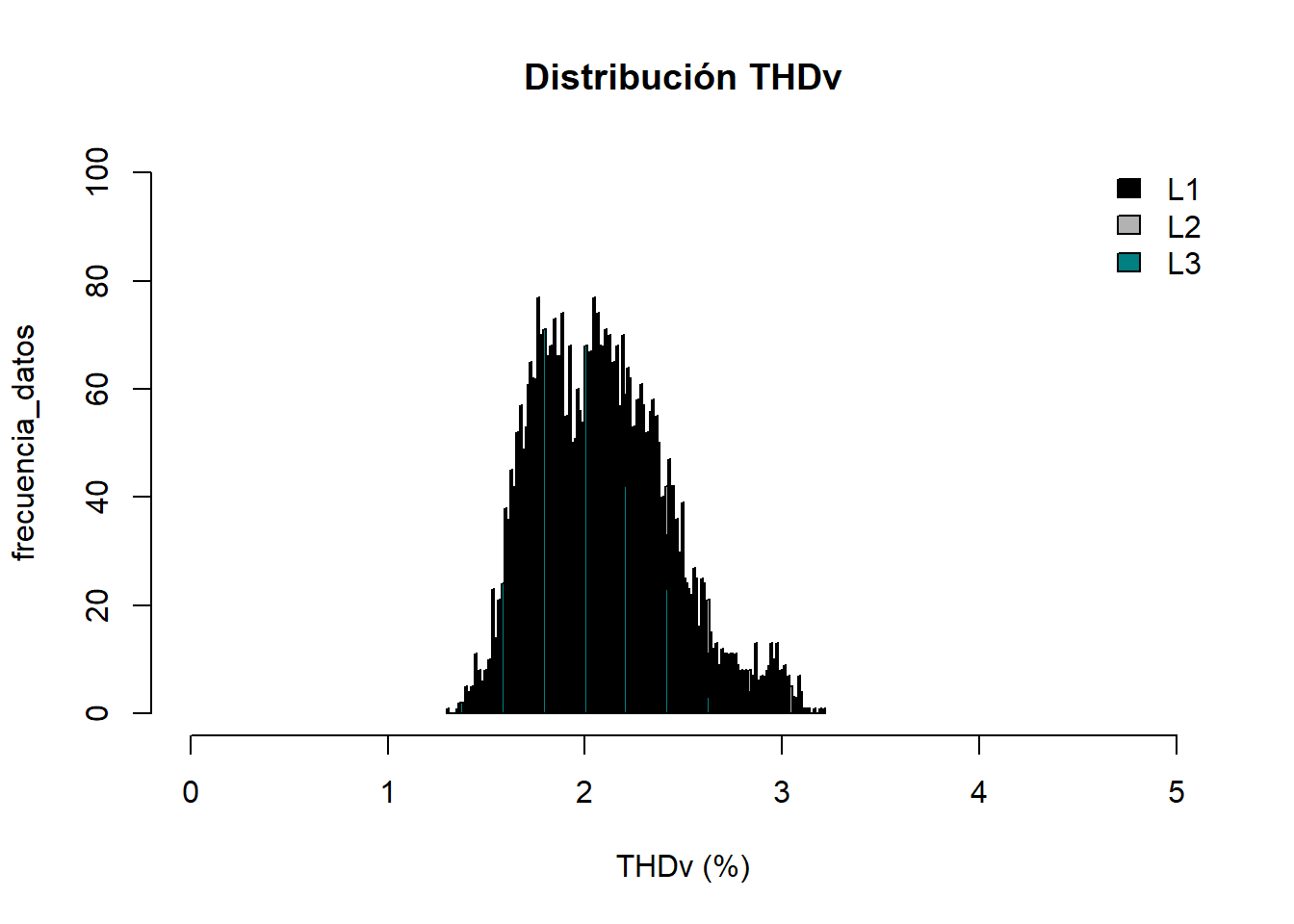

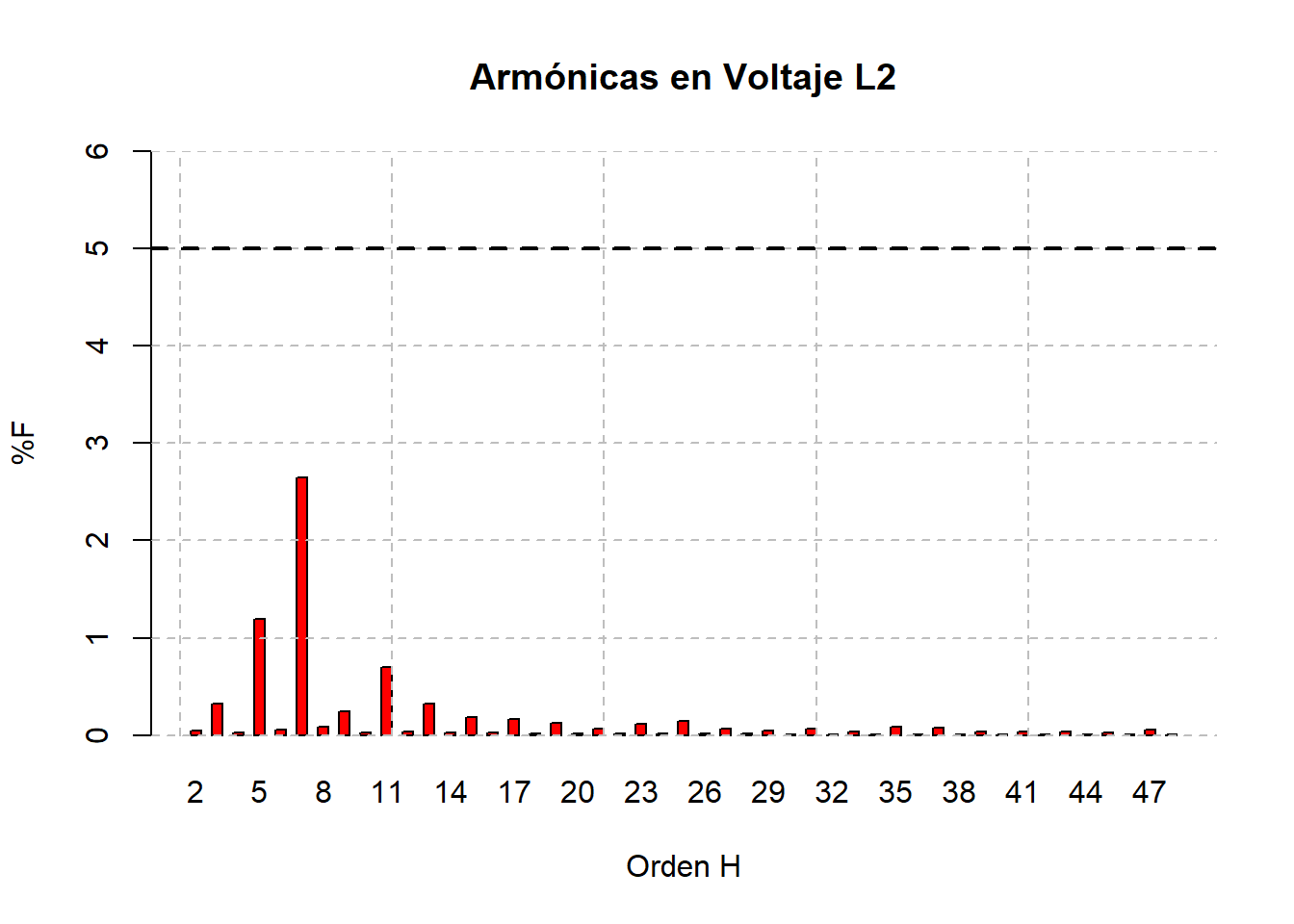

  • Por otro lado, las armónicas de la tensión siguen un comportamiento diferente, donde la armónica de mayor magnitud fue la 7ª seguida de la 5ª, 11ª, 13ª, 3ª, 9ª, 17ª, 19ª, 23ª, 25ª y 47ª y un THD promedio de 2.1%. Es importante verificar la armónica 7ª no sea producto de una resonancia, así mismo es importante verificar que las armónicas de orden superior (mayor a la 23ª) no se incrementen en los próximos meses.

  • Este comportamiento de las armónicas se mantuvo similar a los meses anteriores.

Precaución

  • Las variaciones de tensión en este nivel de tensión de 34.5 kV puede ser considerado preocupante debido a que en este mes se presentaron 2 caídas de tensión y el mes anterior 14.

  • Durante dos meses consecutivos los flickers se han mantenido por debajo del límite máximo permitido.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 34895.07 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.99 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 2.59 0 - 5 %
THDi % 13.44 ---
Flicker Pst 0.18 0-1 p.u.
Flicker Plt 0.37 0-0.8 p.u.
Desbalance Dv % 0.51 0 - 2 %
Desbalance Di % 3.55 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

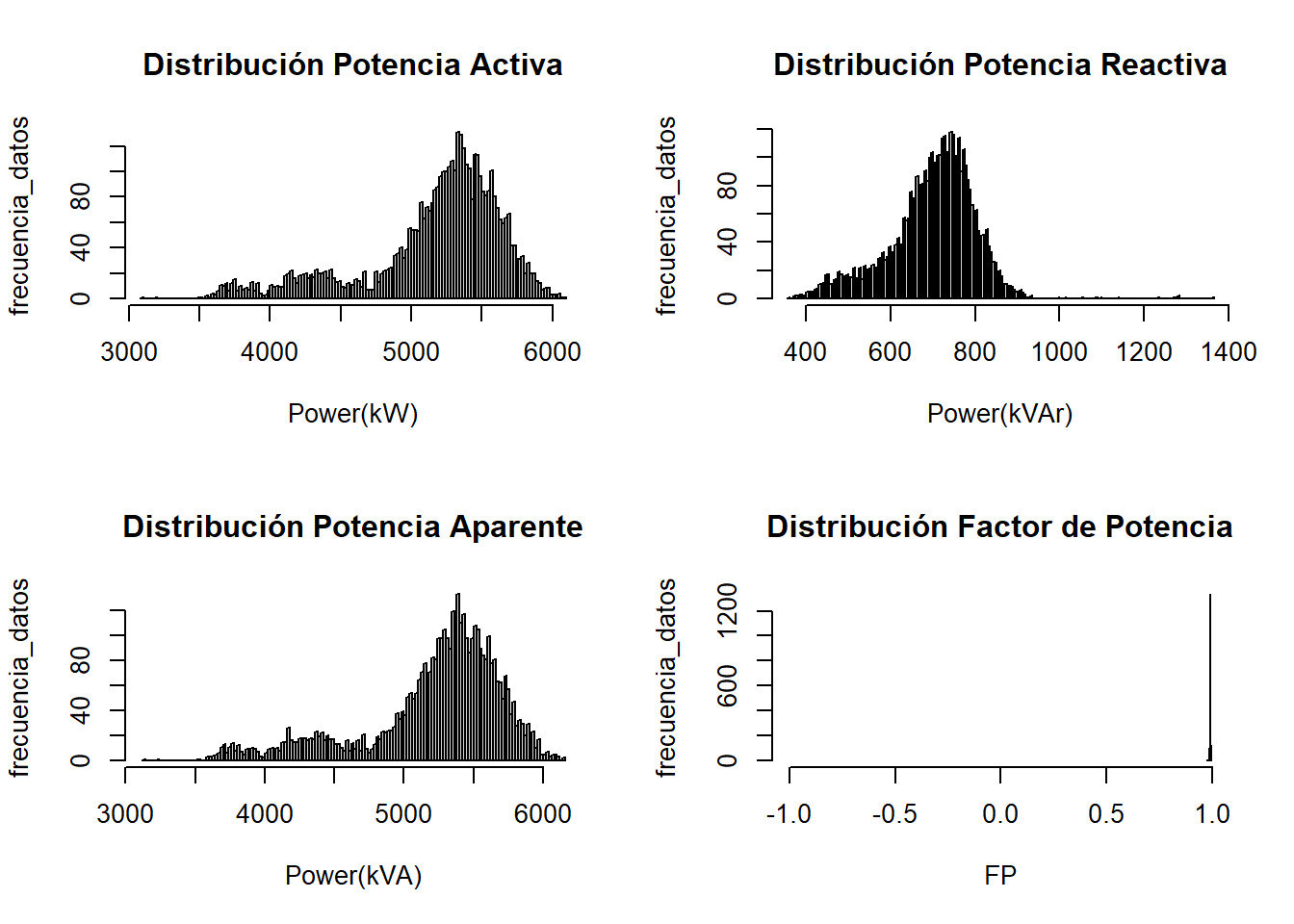

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
3,094.55 4,105.11 5,290.50 5,167.66 5,756.21 5,906.96 6,091.25
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
359.88 496.22 713.81 699.88 835.76 890.34 1,361.42
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
3,120.11 4,134.78 5,337.04 5,214.85 5,812.94 5,968.62 6,159.02
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.97 0.99 0.99 0.99 0.99 0.99 0.99
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.30 1.65 2.05 2.07 2.59 2.92 3.21
THDi (%)
min. p5 p50 mean. p95 p99 max.
5.97 7.55 9.03 9.53 13.44 15.70 17.76
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.19 0.25 0.37 0.37 0.51 0.55 0.59
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.00 1.64 2.50 2.54 3.55 3.92 4.55
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60.00 60.00 60.01 60.02 60.04
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
33,404.69 33,978.29 35,045.52 34,895.07 35,586.50 35,846.07 36,120.22
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
50.26 67.69 88.63 86.85 98.43 101.78 106.73
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.05 0.08 0.12 0.13 0.18 0.30 8.51
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.08 0.09 0.13 0.18 0.37 1.26 3.72
Factor K
min. p5 p50 mean. p95 p99 max.
1.14 1.22 1.30 1.33 1.59 1.80 1.98

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :3095 Min. : 360 Min. :3120 Min. :0.97
1st Qu.:5007 1st Qu.: 648 1st Qu.:5053 1st Qu.:0.99
Median :5290 Median : 714 Median :5337 Median :0.99
Mean :5168 Mean : 700 Mean :5215 Mean :0.99
3rd Qu.:5494 3rd Qu.: 766 3rd Qu.:5545 3rd Qu.:0.99
Max. :6091 Max. :1361 Max. :6159 Max. :0.99

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :33405 Min. :33669 Min. :33526
1st Qu.:34302 1st Qu.:34537 1st Qu.:34438
Median :34948 Median :35221 Median :35043
Mean :34772 Mean :35035 Mean :34879
3rd Qu.:35145 3rd Qu.:35416 3rd Qu.:35243
Max. :35848 Max. :36120 Max. :35910

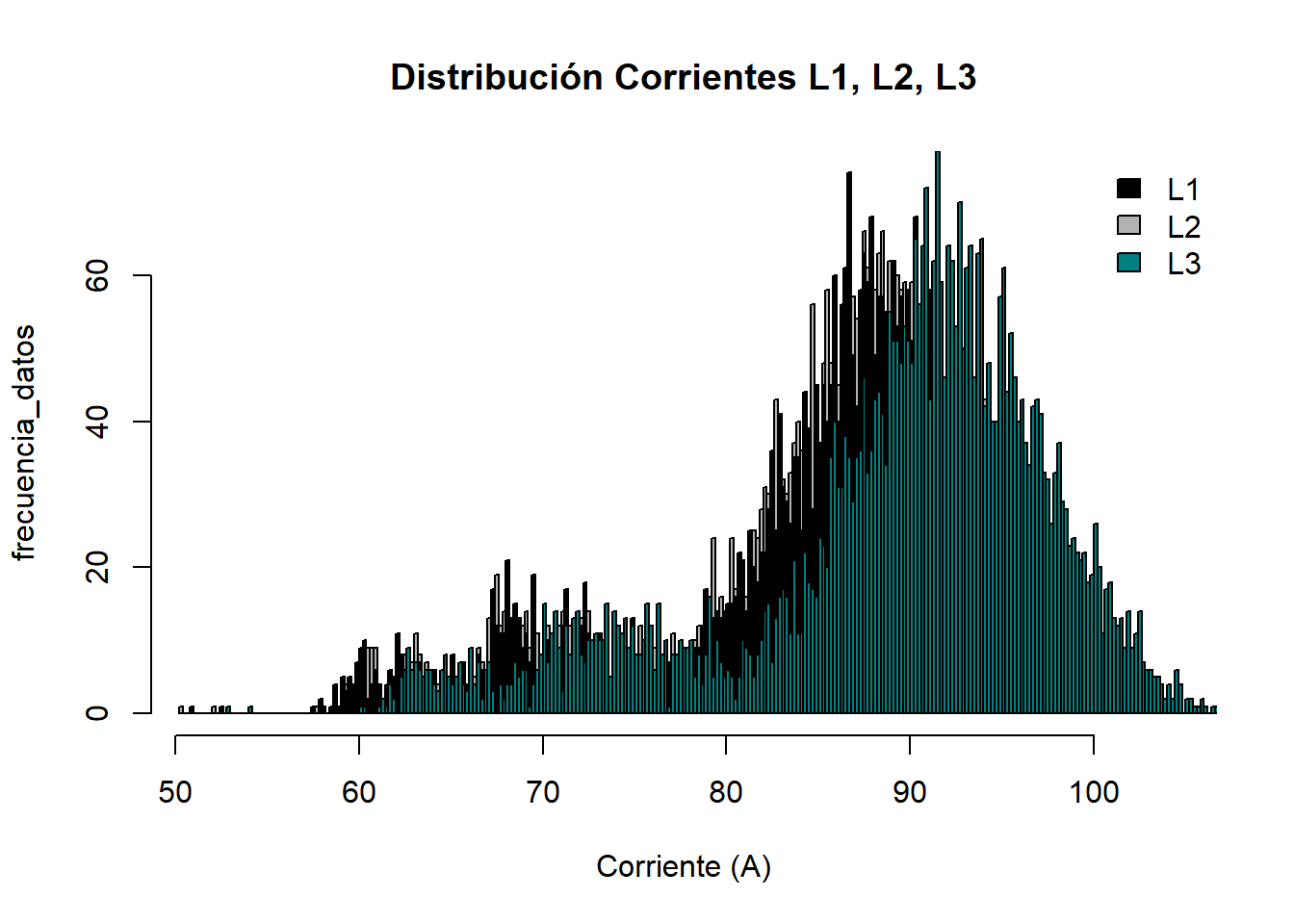

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 51 Min. : 50 Min. : 53
1st Qu.: 83 1st Qu.: 82 1st Qu.: 86
Median : 88 Median : 87 Median : 91
Mean : 86 Mean : 86 Mean : 89
3rd Qu.: 92 3rd Qu.: 91 3rd Qu.: 95
Max. :105 Max. :104 Max. :107

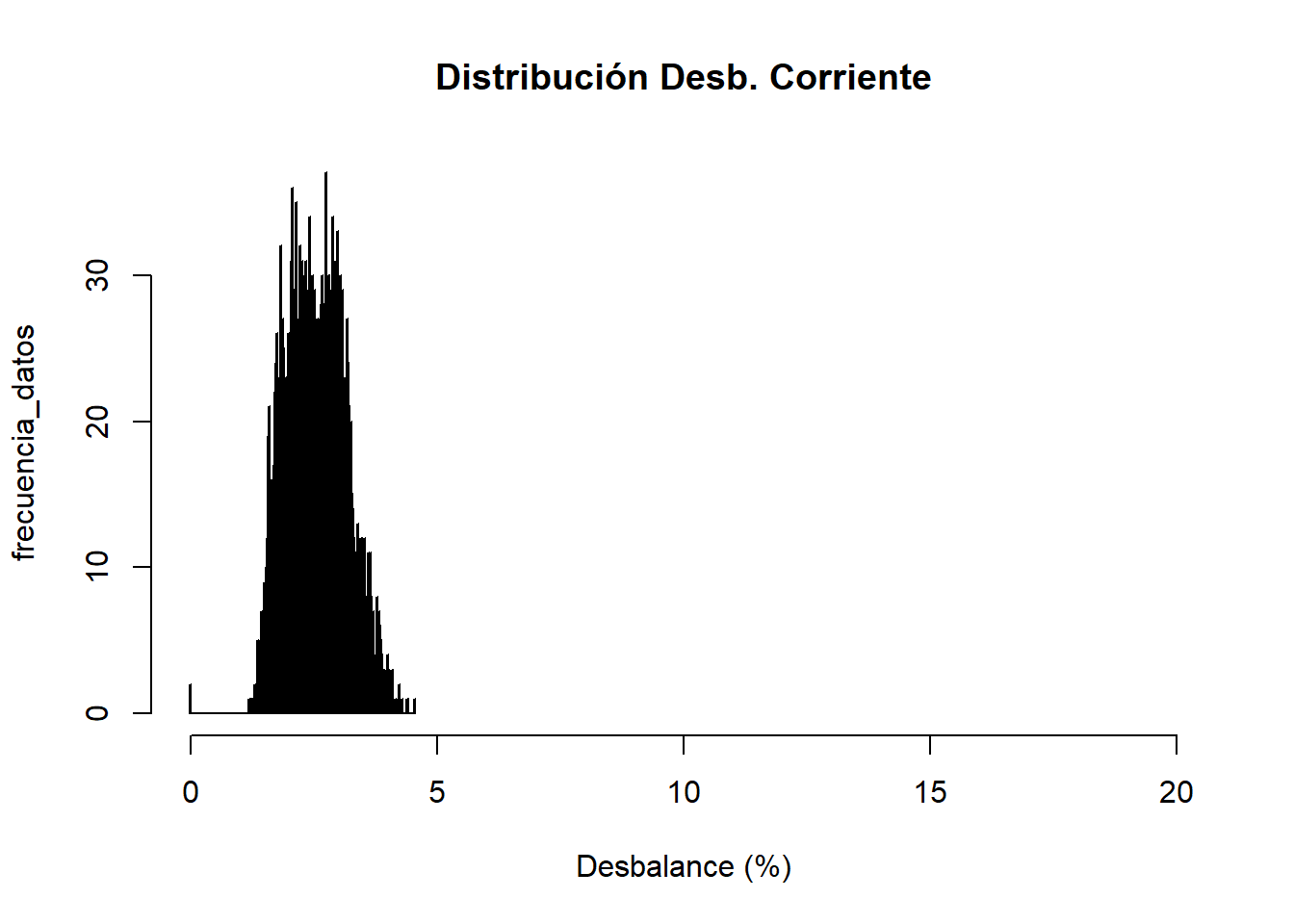

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :0.0 Min. :0.19
1st Qu.:2.1 1st Qu.:0.31
Median :2.5 Median :0.37
Mean :2.5 Mean :0.37
3rd Qu.:3.0 3rd Qu.:0.43
Max. :4.5 Max. :0.59

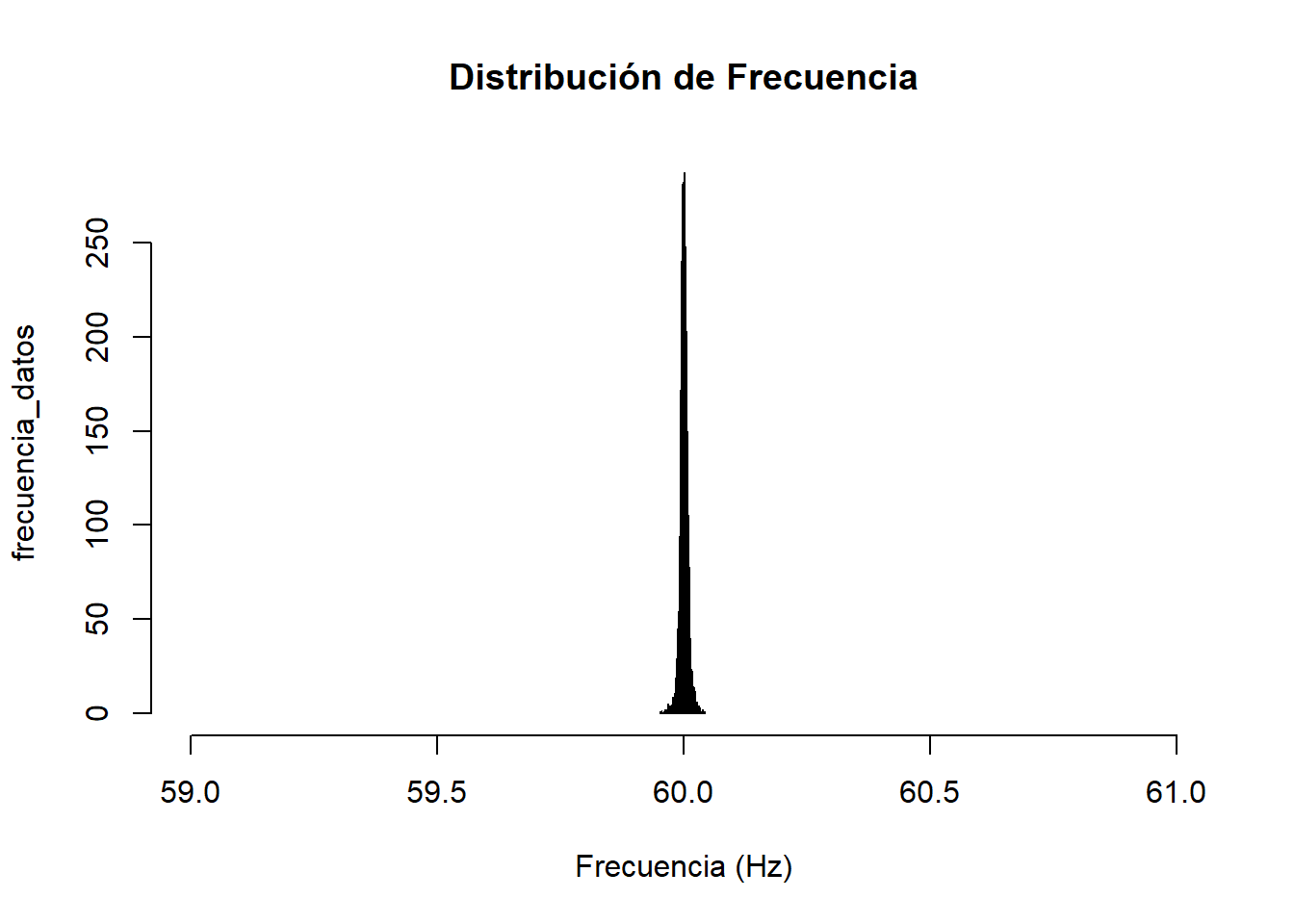

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.95
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.04

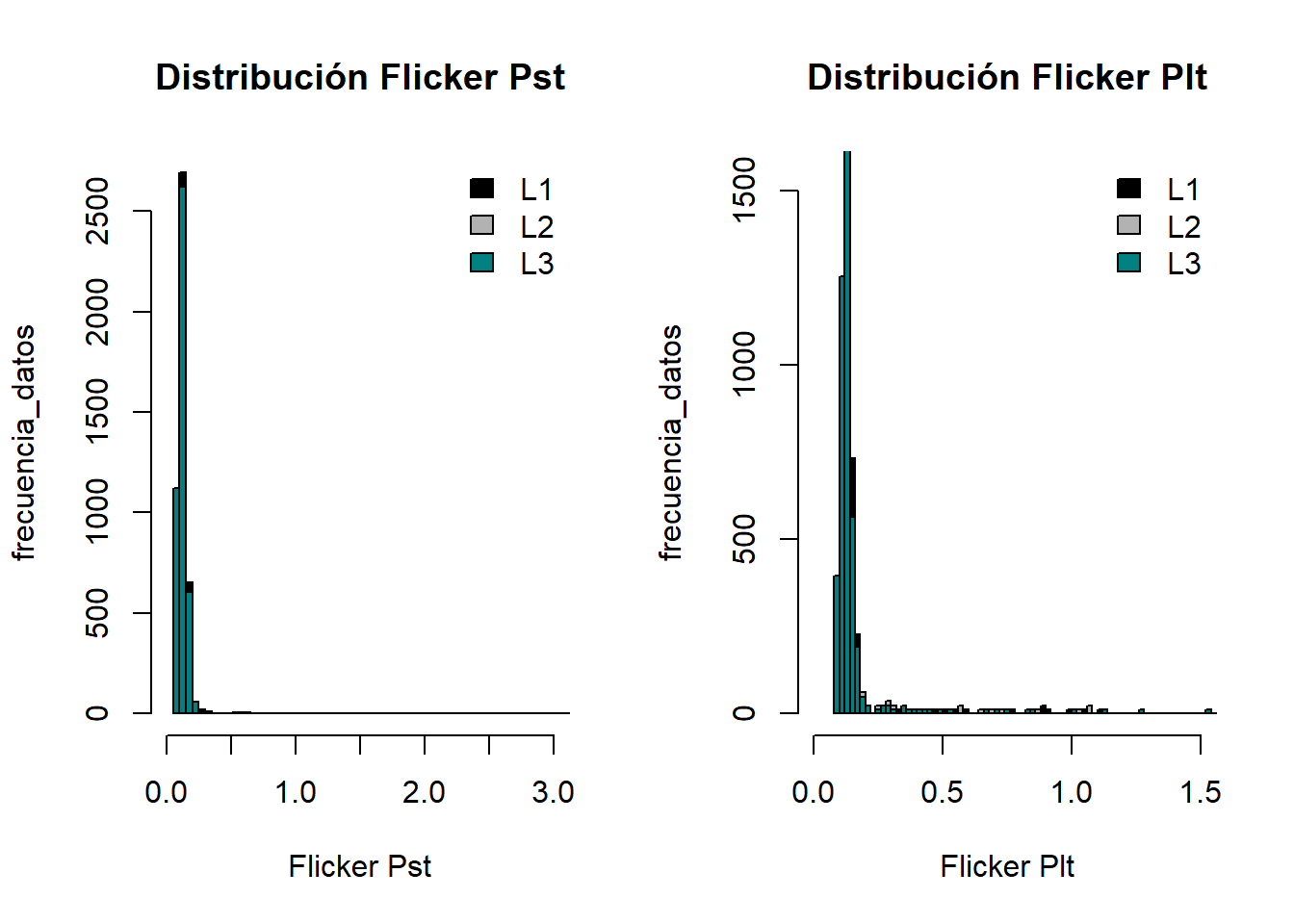

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0520 Min. :0.0510 Min. :0.0520 Min. :0.0820 Min. :0.0810 Min. :0.0810
1st Qu.:0.1030 1st Qu.:0.1020 1st Qu.:0.1000 1st Qu.:0.1150 1st Qu.:0.1160 1st Qu.:0.1140
Median :0.1220 Median :0.1210 Median :0.1200 Median :0.1270 Median :0.1290 Median :0.1260
Mean :0.1362 Mean :0.1349 Mean :0.1337 Mean :0.1836 Mean :0.1774 Mean :0.1777
3rd Qu.:0.1430 3rd Qu.:0.1420 3rd Qu.:0.1410 3rd Qu.:0.1440 3rd Qu.:0.1430 3rd Qu.:0.1420
Max. :8.2910 Max. :8.5070 Max. :8.1250 Max. :3.6220 Max. :3.7160 Max. :3.5490
NA's :2 NA's :2 NA's :2 NA's :37 NA's :37 NA's :37

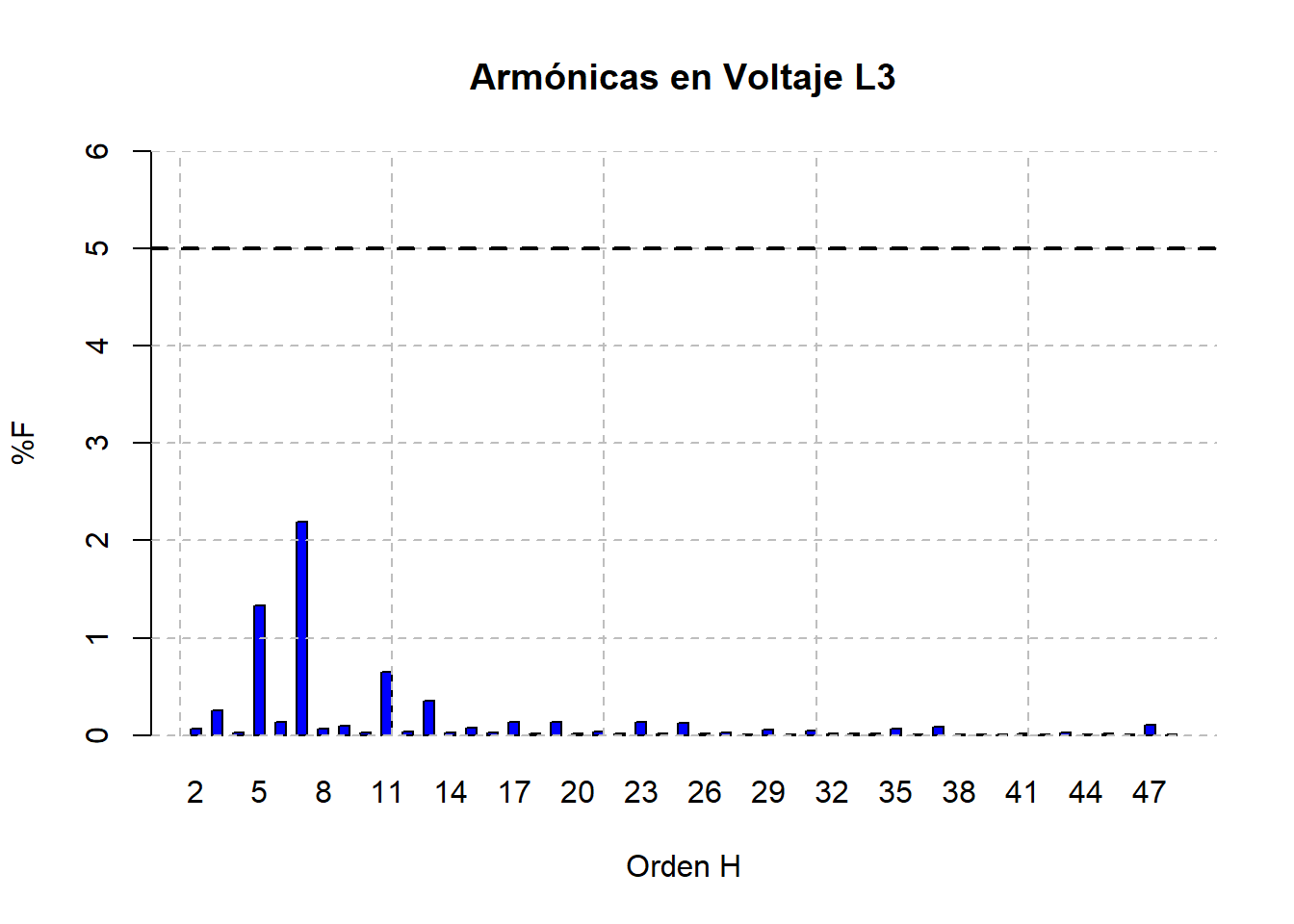

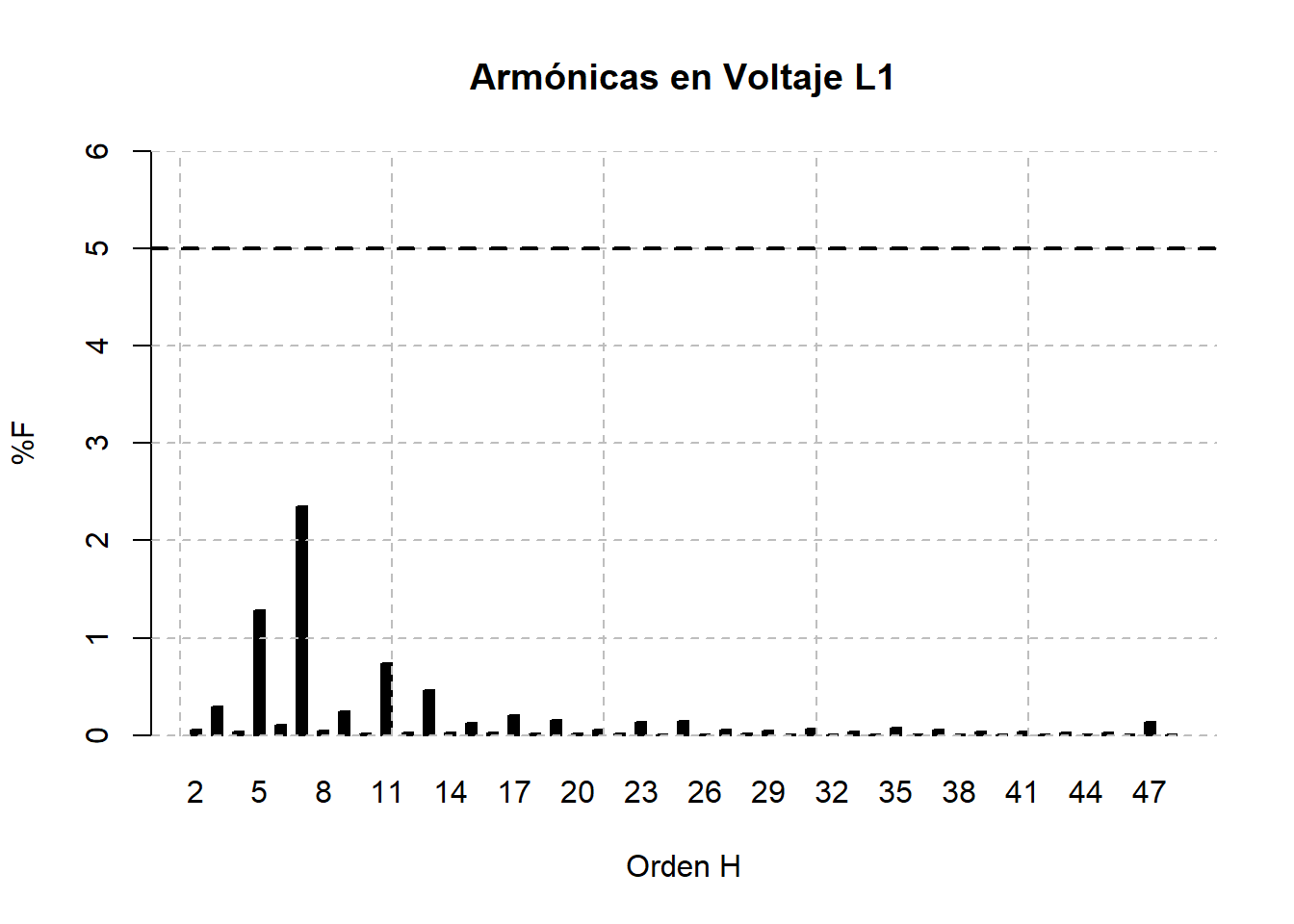

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.4 Min. :1.4 Min. :1.3
1st Qu.:1.8 1st Qu.:1.9 1st Qu.:1.8
Median :2.0 Median :2.2 Median :2.0
Mean :2.1 Mean :2.2 Mean :2.0
3rd Qu.:2.3 3rd Qu.:2.4 3rd Qu.:2.2
Max. :2.9 Max. :3.2 Max. :2.7

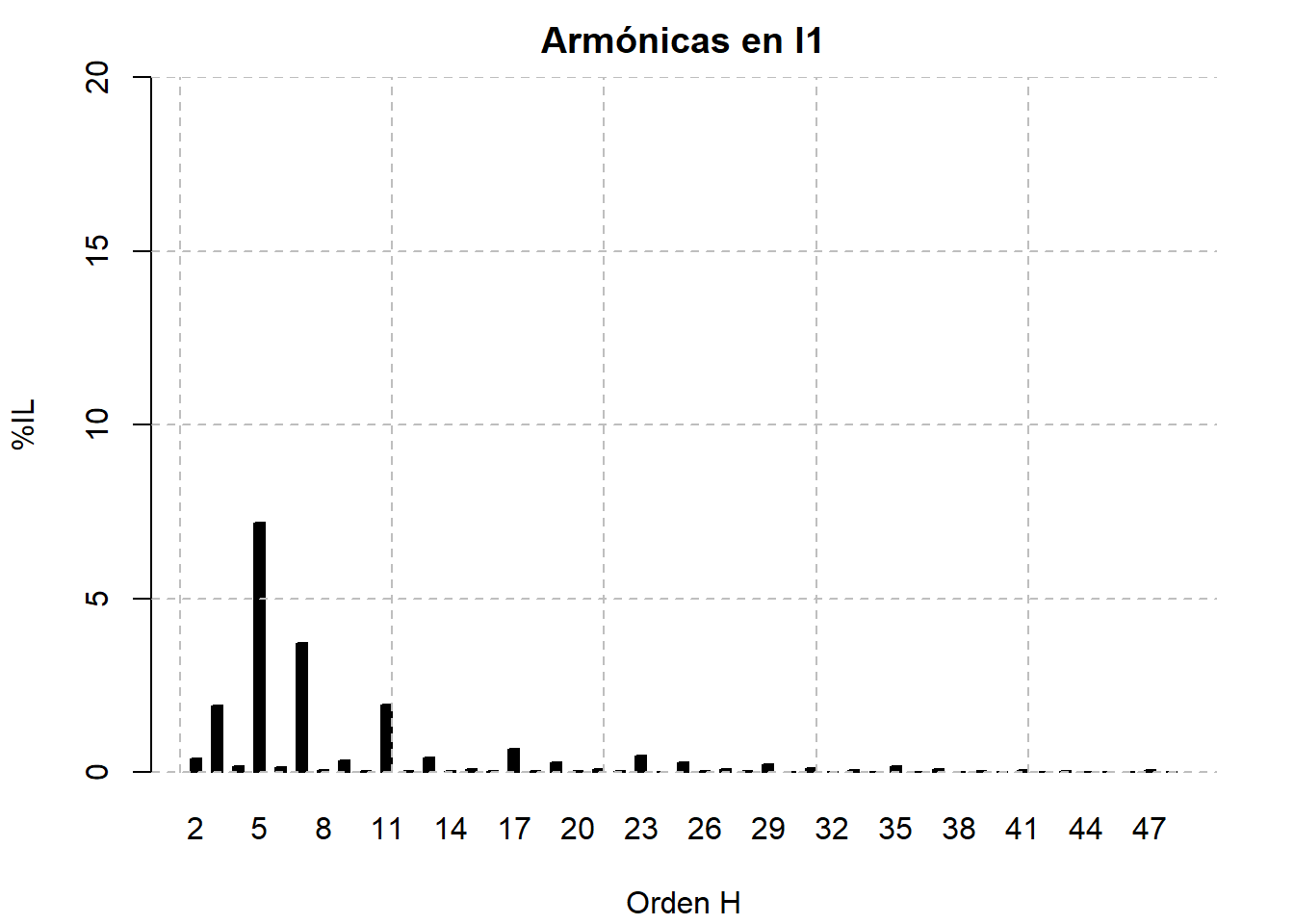

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 6.2 Min. : 6.4 Min. : 6.0
1st Qu.: 8.4 1st Qu.: 8.6 1st Qu.: 8.0
Median : 9.2 Median : 9.3 Median : 8.6
Mean : 9.7 Mean : 9.8 Mean : 9.1
3rd Qu.:10.2 3rd Qu.:10.3 3rd Qu.: 9.6
Max. :17.8 Max. :17.1 Max. :16.5

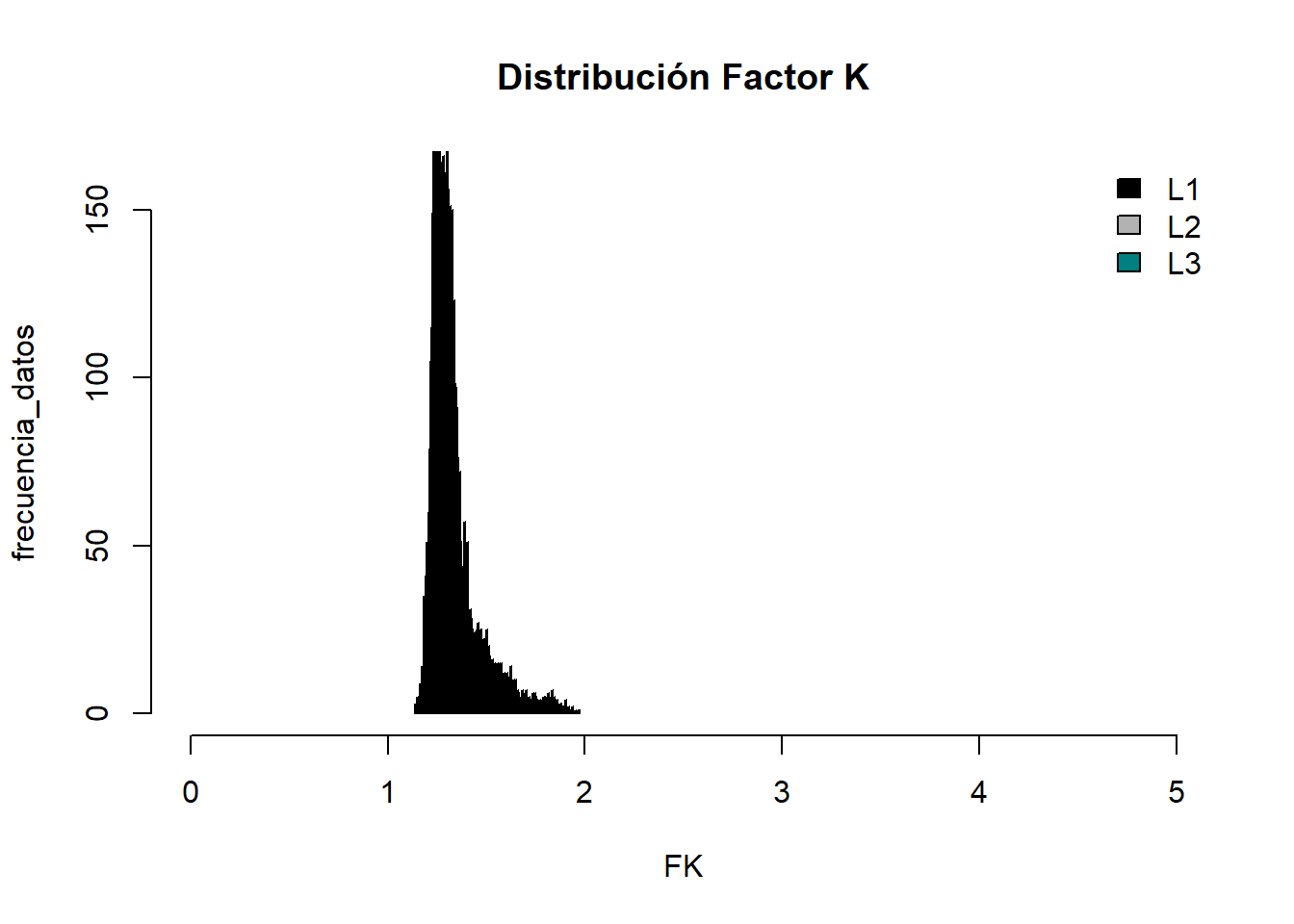

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. :1.15 Min. :1.16 Min. :1.14
1st Qu.:1.27 1st Qu.:1.28 1st Qu.:1.24
Median :1.31 Median :1.32 Median :1.27
Mean :1.35 Mean :1.35 Mean :1.31
3rd Qu.:1.37 3rd Qu.:1.38 3rd Qu.:1.32
Max. :1.98 Max. :1.96 Max. :1.91
