Código de Red

Reporte Código de Red

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

6 de agosto de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Caliper
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de partes del sistema de frenos de la industria automotriz. Sus procesos son de fundición, fusión, moldeado, tratamiento térmico, cortes y más. Cuenta con equipos como hornos, brazos robot, bombas, lavado y aspirado, tornos, grúas, máquinas de tratamiento térmico, compresores, chillers, torres d refrigeración. Colectores de polvo, UPS, generador diésel, filtros activos y capacitores. Jornadas de trabajo 24/7.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 34.5 kV, 60 Hz
Nivel de tensión del punto de medición: 34.5 kV
Demanda Contratada: 7500 kW
Corriente de Demanda Máxima \(I_L\): 108.16 A
Corriente Máxima de Corto Circuito \(Icc\): 3.05 kA
Transformador del Tablero: 10 Transf.de 2500 kVA 34.5kV/480V, D-Y, X 7%
Medición: Mensual
Fecha de medición inicial: 01/07/2025
Fecha de medición final: 31/07/2025

Diagrama Unifilar

Resumen General

Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México
Parámetro Valor Cumplimiento Comentarios
Tensión (kV) 34.895 CUMPLE APLICA
Frecuencia (Hz) 60 CUMPLE APLICA
Factor de potencia 0.99 CUMPLE APLICA
DAI Ih en %IL Dentro de Límites CUMPLE APLICA
DATD % 8.21 NO CUMPLE APLICA
Flicker Pst 0.18 CUMPLE APLICA
Flicker Plt 0.37 CUMPLE APLICA
Desbalance Dv % 0.51 CUMPLE APLICA
Desbalance Di % 2.54 CUMPLE APLICA

DAI : Distorsión Armónica Individual;    DATD : Distorsión Armónica Total de Demanda

Tabla. Límites Aplicables Código de Red al Centro de Carga
Variable Límites
Tensión.V (Permanente, 20min) (±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min) (±1Hz, +2.5Hz/-2Hz)
Factor de potencia (0.95, 1) en atraso
Flicker Pst 1
Flicker Plt 0.8
Desbalance Dv % 2
Desbalance Di % 15


Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)
2<h<11 11<h<17 17<h<23 23<h<35 35<h<50 DATD (%)
7 3.5 2.5 1 0.5 8

Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.


Nota

  • Al centro de carga le aplica todos los criterios del código de red, y de acuerdo con las mediciones, en este mes NO CUMPLE con todos los requerimientos de calidad de la potencia, donde no se cumplió con la DATD y armónicas indiviaduales. El mes pasado si cumplió con todo y el antepasado no cumplió con los flickers.

  • La DATD medida fue de 8.21% (el mes pasado 7.68% y el antepasado 7.7%) siendo el límite máximo de 8%. Se aprecia que el DATD se ha estado incrementando mes con mes.

  • Y la armónica 5ª mostró un valor de 7.19% (mes anterior 6.58%) siendo el límite máximo de 7%. Es recomendable reducir la 5ª armónica para no estar siempre en el límite requerido.

  • El flicker de larga duración Plt alcanzó el valor de 0.37 (meses anteriores de 0.68, 1.33 y 2.0, respectivamente) durante el 95% del tiempo de medición, siendo el límite máximo de 0.8. El Pst se ha mantenido muy por debajo del límite de 1.0.

Importante

  • El centro de carga cuenta con bancos de capacitores automáticos en todos los transformadores, algunos bancos traen reactor de rechazo y otros dicen que son filtros sin especificar la armónica a eliminar. Revisar cual transformador tiene la mejor oportunidad de reducir la 5ª armónica. Esta recomendación se hizo en todos reportes anteriores.

  • Verificar en la subestación principal la existencia de relevadores de tensión (27/59) y de frecuencia (81), de tenerlos, revisar que sus ajustes estén dentro de los rangos establecidos en el código de red. Así mismo asegurar que el fusible principal de la subestación tenga la capacidad interruptiva mayor a la corriente de corto circuito de 3.05 kA. Debido a que se trata de un Usuario Calificado, le aplica todo lo referente a TICs, por lo que dicho sistema de comunicaciones debe de estar operando correctamente.

Precaución
  • Las caídas de tensión frecuentes se siguen observado, este mes fue menos crítico, pero es importante verificar que estas caídas no estén afectando a equipos del centro de carga, y realizar un análisis a detalle para identificar la causa de estos problemas en la tensión.

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
3,094.55 4,105.11 5,290.50 5,167.66 5,756.21 5,906.96 6,091.25
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
359.88 496.22 713.81 699.88 835.76 890.34 1,361.42
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
3,120.11 4,134.78 5,337.04 5,214.85 5,812.94 5,968.62 6,159.02
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.97 0.99 0.99 0.99 0.99 0.99 0.99
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.30 1.65 2.05 2.07 2.59 2.92 3.21
TDD (%)
min. p5 p50 mean. p95 p99 max.
4.59 5.87 7.03 7.04 8.21 8.65 9.82
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.19 0.25 0.37 0.37 0.51 0.55 0.59
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.00 1.64 2.50 2.54 3.55 3.92 4.55
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60.00 60.00 60.01 60.02 60.04
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
33,404.69 33,978.29 35,045.52 34,895.07 35,586.50 35,846.07 36,120.22
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
50.26 67.69 88.63 86.85 98.43 101.78 106.73
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.05 0.08 0.12 0.13 0.18 0.30 8.51
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.08 0.09 0.13 0.18 0.37 1.26 3.72

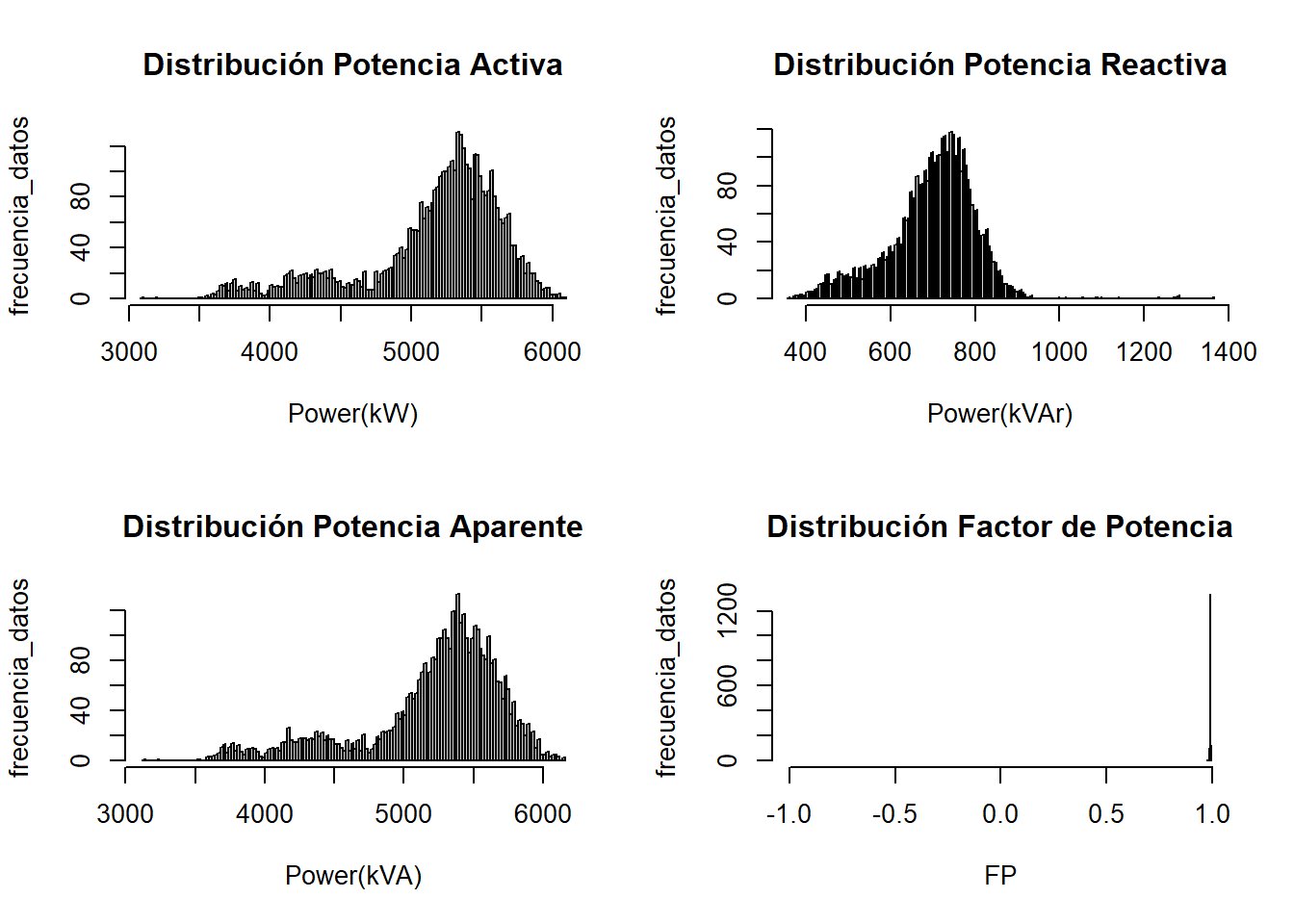

Sección: Potencias

Estadística Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente
Min. :3095 Min. : 360 Min. :3120
1st Qu.:5007 1st Qu.: 648 1st Qu.:5053
Median :5290 Median : 714 Median :5337
Mean :5168 Mean : 700 Mean :5215
3rd Qu.:5494 3rd Qu.: 766 3rd Qu.:5545
Max. :6091 Max. :1361 Max. :6159
Estadísticas del Factor de Potencia para Código de Red
min. p5 p50 mean. p95 p99 max.
0.97 0.99 0.99 0.99 0.99 0.99 1

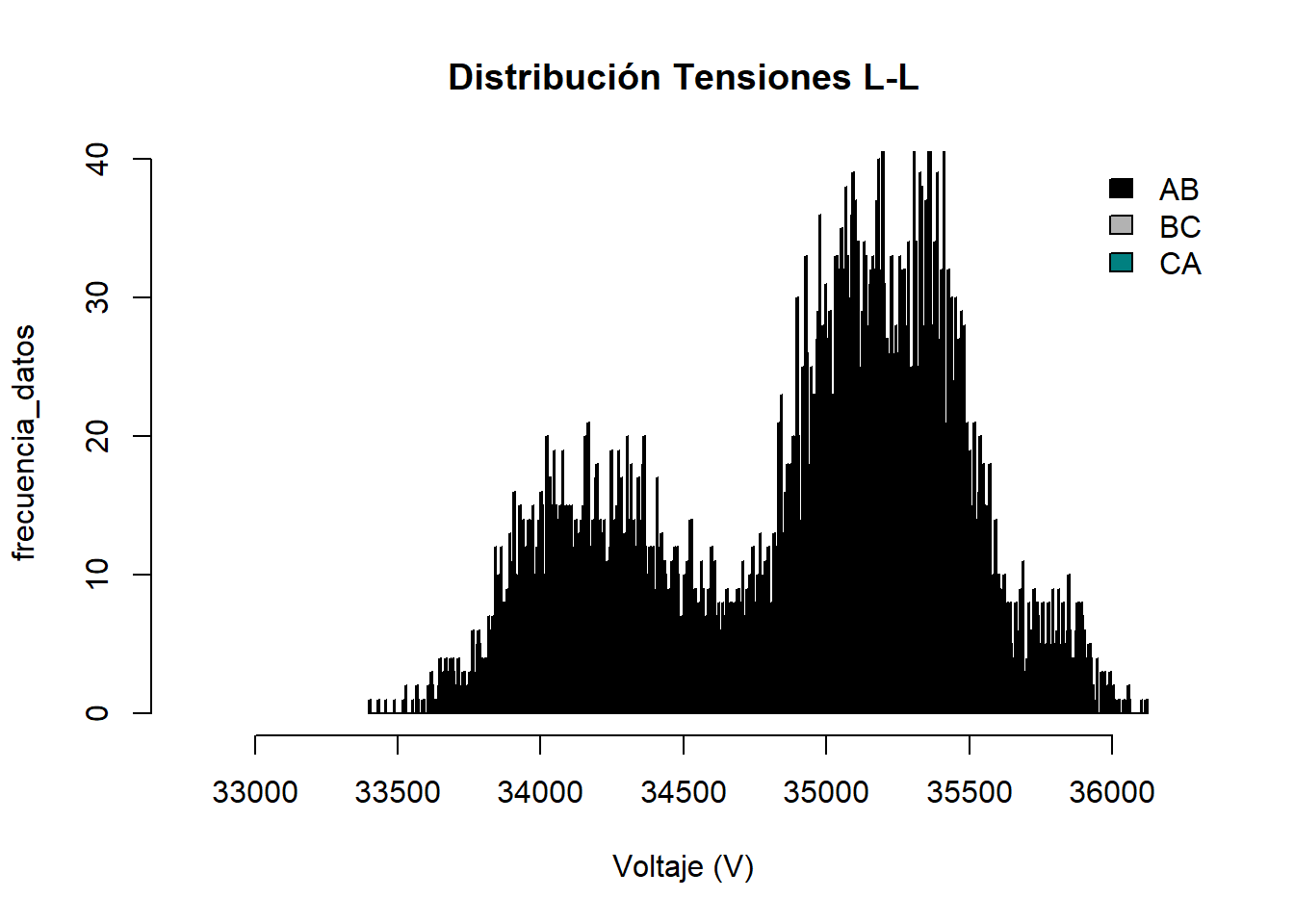

Sección: Voltajes RMS

Estadística Descriptiva de Voltajes
VAB VBC VCA
Min. :33405 Min. :33669 Min. :33526
1st Qu.:34302 1st Qu.:34537 1st Qu.:34438
Median :34948 Median :35221 Median :35043
Mean :34772 Mean :35035 Mean :34879
3rd Qu.:35145 3rd Qu.:35416 3rd Qu.:35243
Max. :35848 Max. :36120 Max. :35910
Estadísticas de Voltajes RMS
min. p5 p50 mean. p95 p99 max.
33404.7 33978.29 35045.52 34895.07 35586.5 35846.07 36120.22

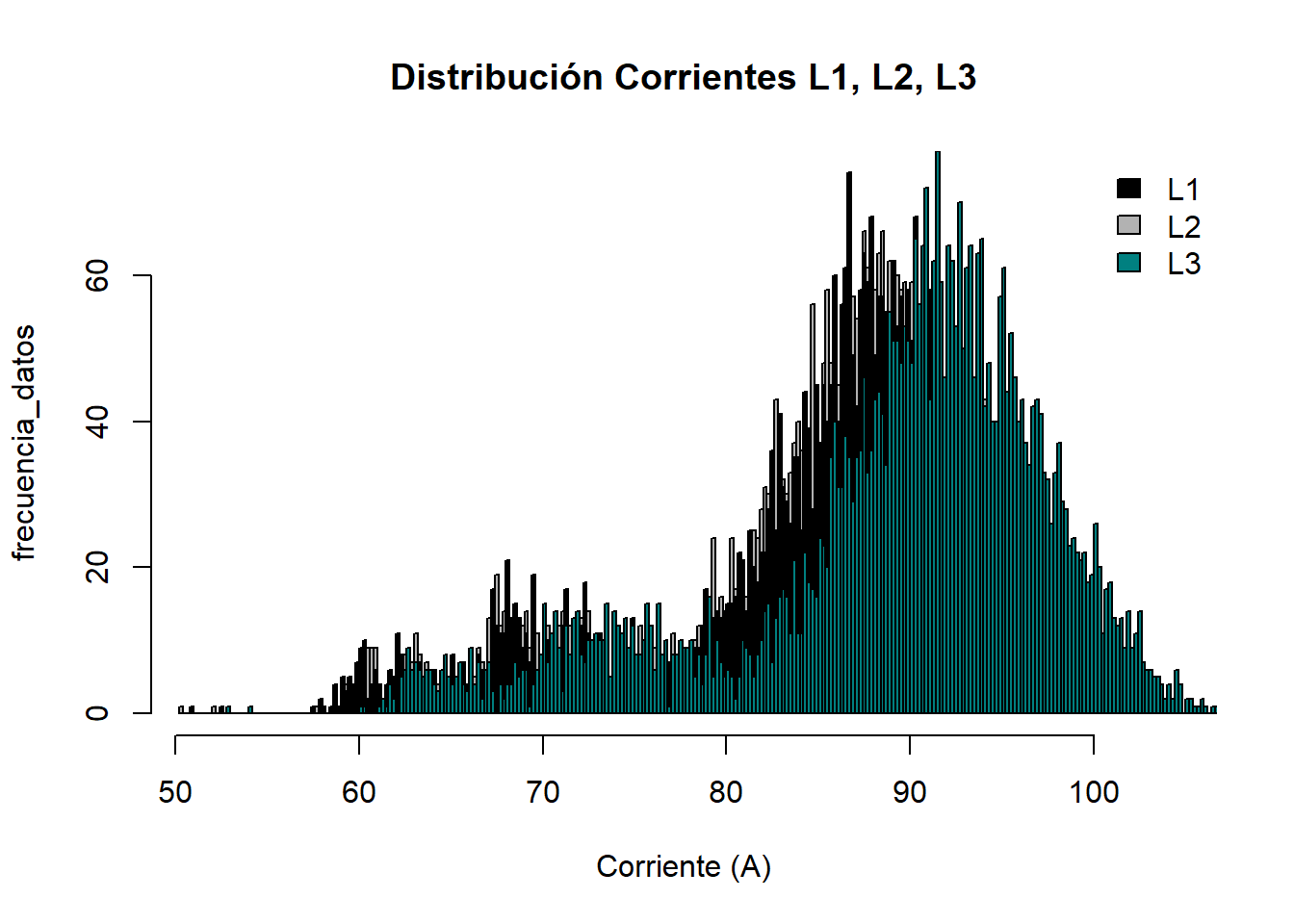

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 51 Min. : 50 Min. : 53
1st Qu.: 83 1st Qu.: 82 1st Qu.: 86
Median : 88 Median : 87 Median : 91
Mean : 86 Mean : 86 Mean : 89
3rd Qu.: 92 3rd Qu.: 91 3rd Qu.: 95
Max. :105 Max. :104 Max. :107

Sección: Desbalances

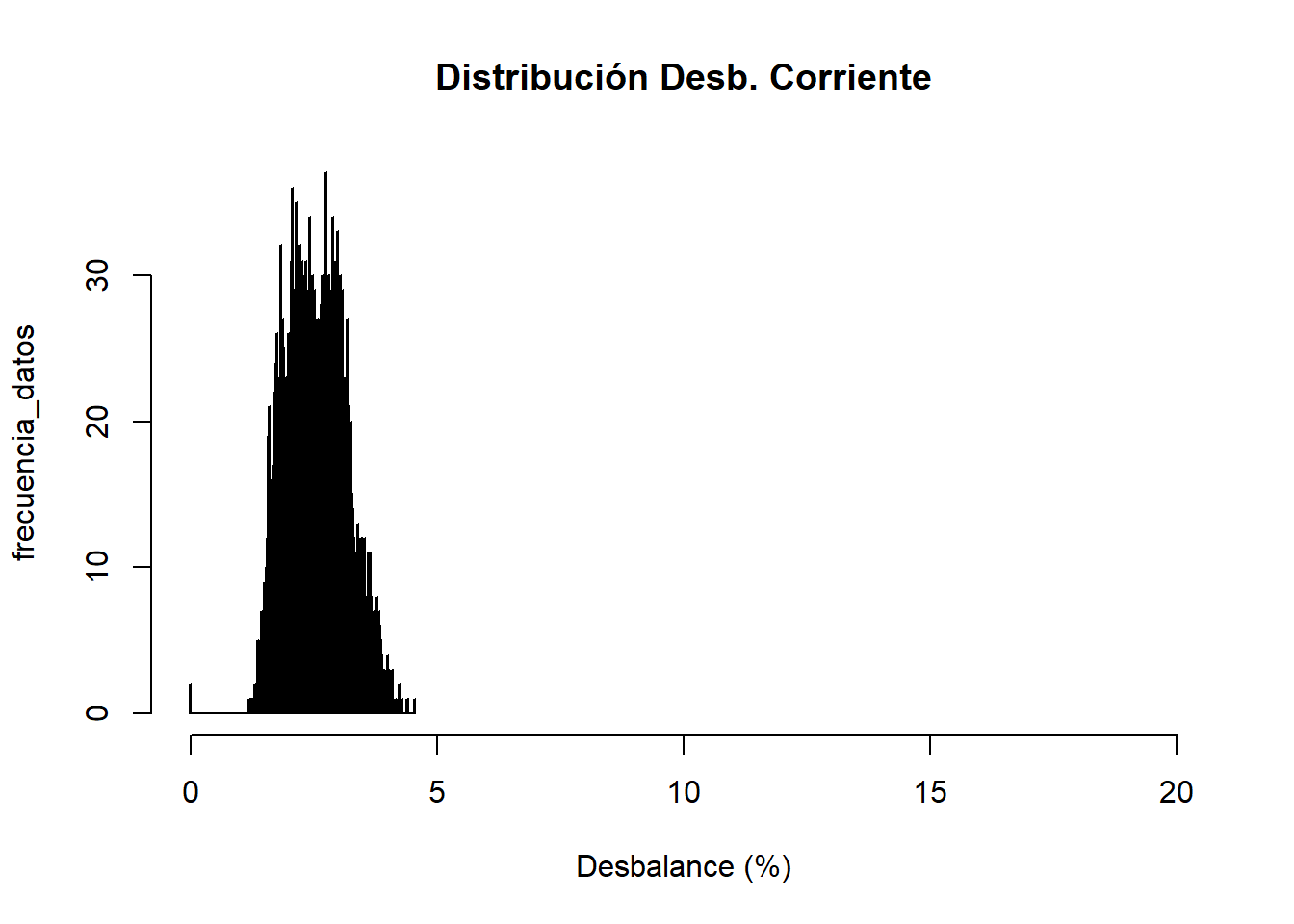

Estadísticas del Desbalance de Corriente para Código de Red
min. p5 p50 mean. p95 p99 max.
0 1.64 2.5 2.54 3.55 3.92 4.55

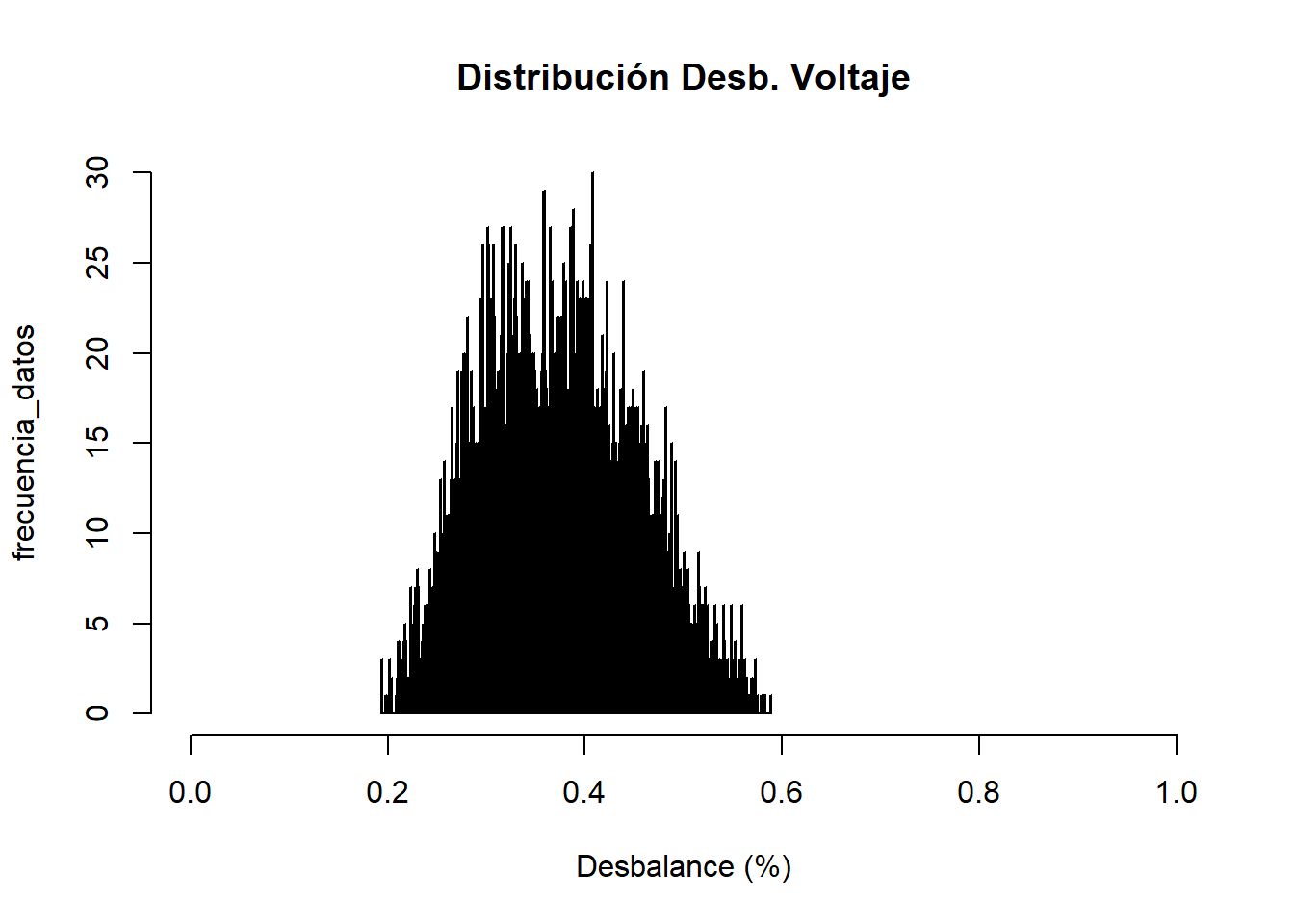

Estadísticas del Desbalance de Voltaje para Código de Red
min. p5 p50 mean. p95 p99 max.
0.19 0.25 0.37 0.37 0.51 0.55 0.59

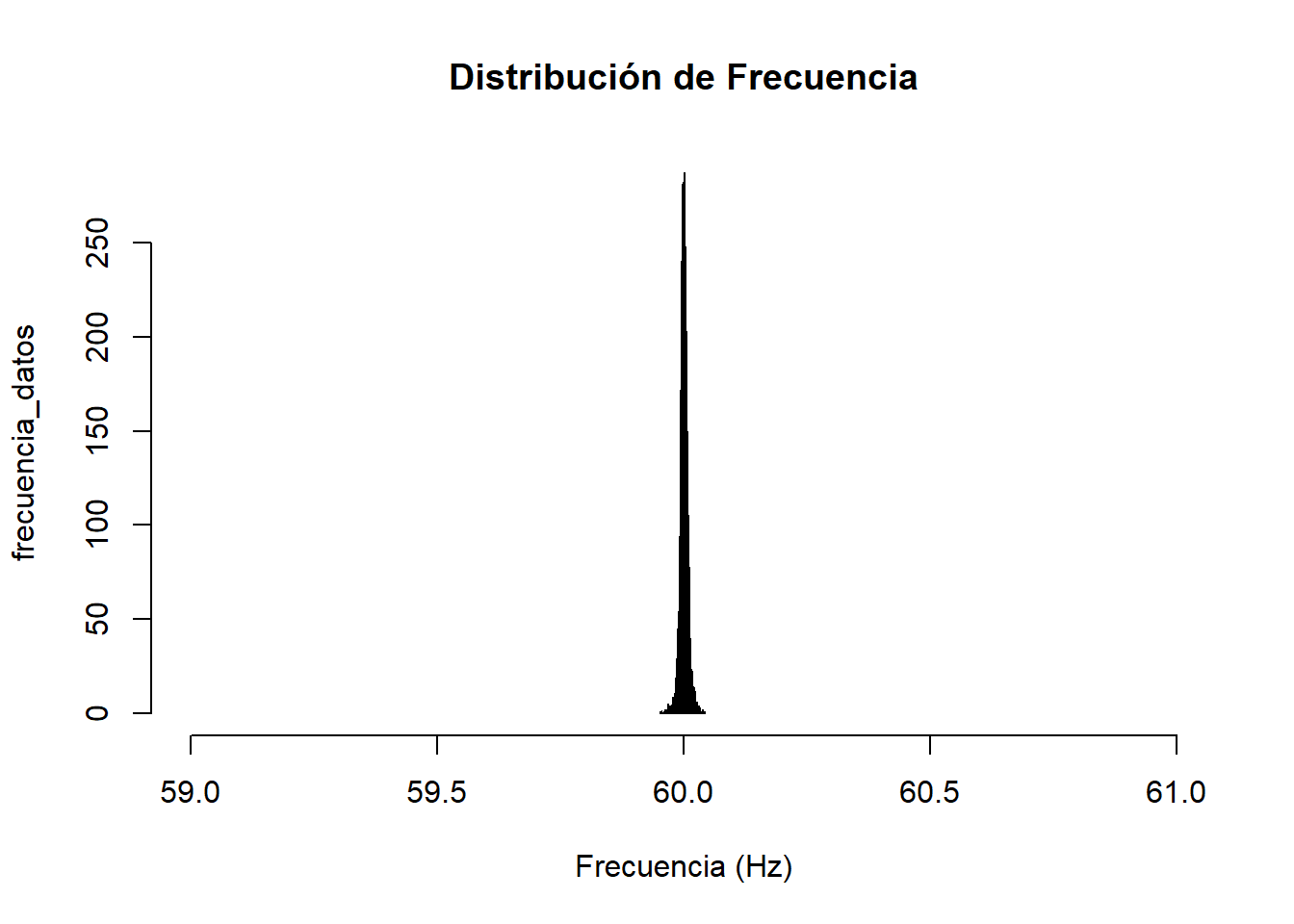

Sección: Frecuencia

Estadísticas de Frecuencia
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60 60 60.01 60.02 60.04

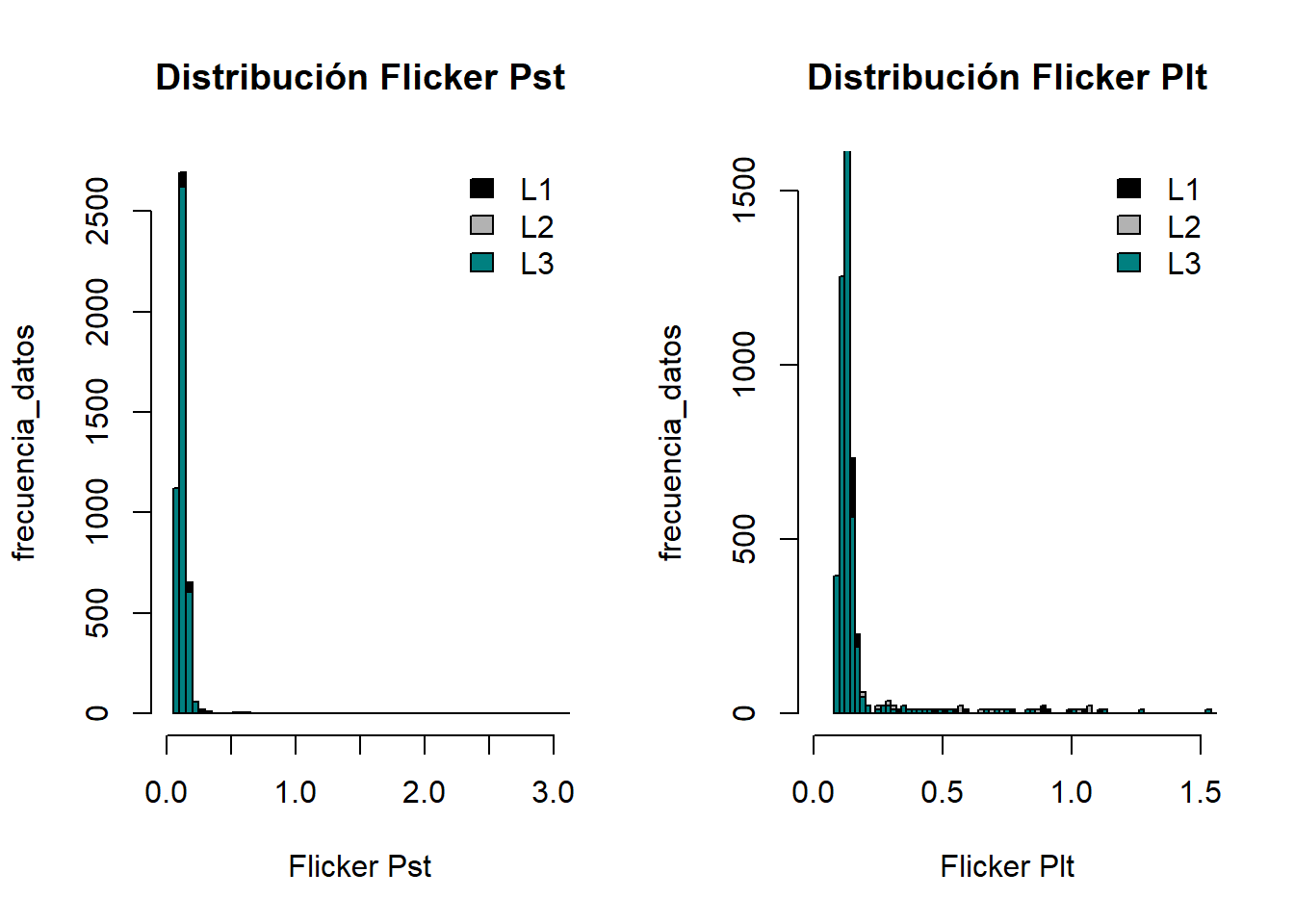

Sección: Flickers

Estadísticas de Flickers Pst para Código de Red
min. p5 p50 mean. p95 p99 max.
0.05 0.08 0.12 0.13 0.18 0.3 8.51
Estadísticas de Flickers Plt para Código de Red
min. p5 p50 mean. p95 p99 max.
0.08 0.09 0.13 0.18 0.37 1.26 3.72

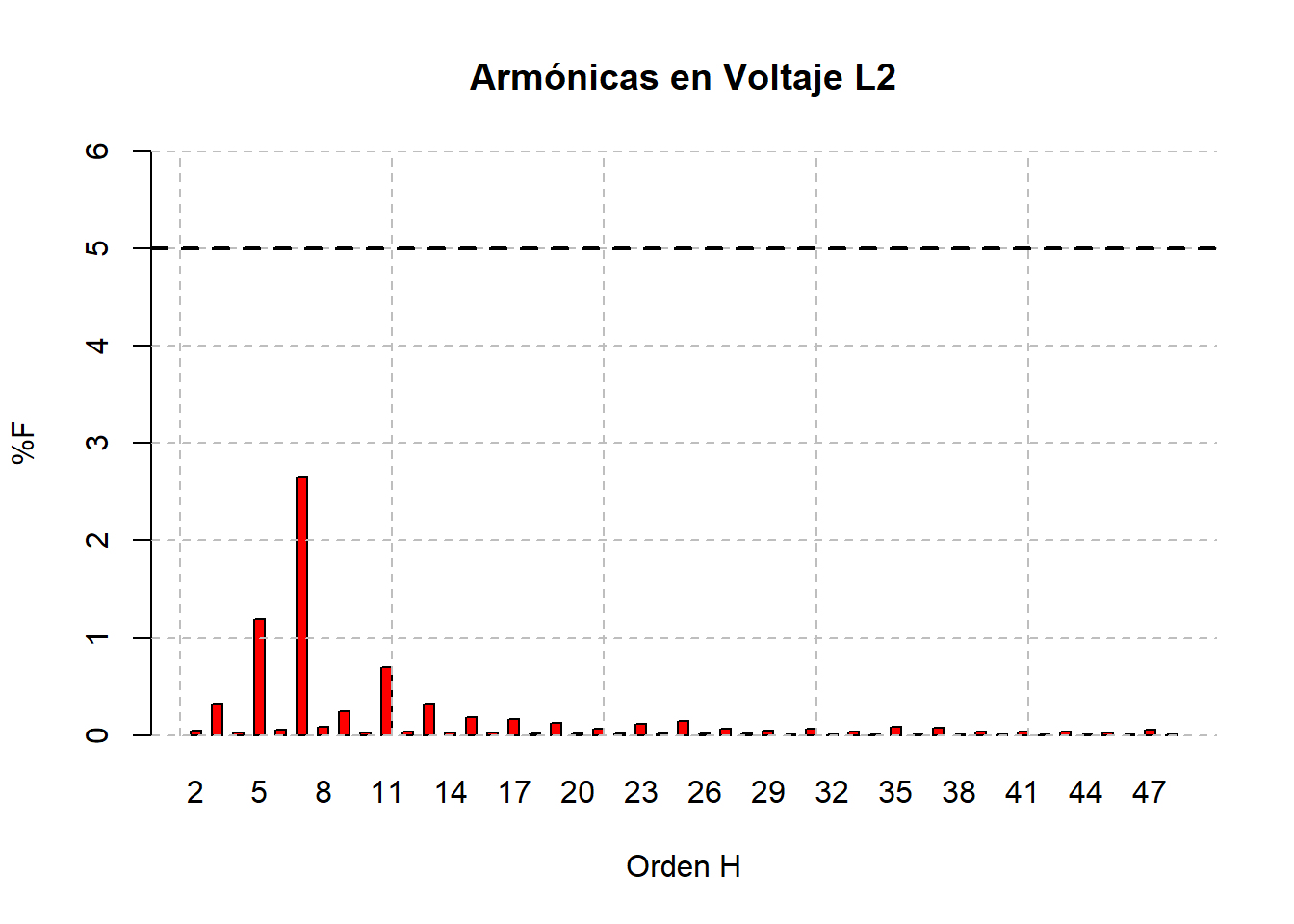

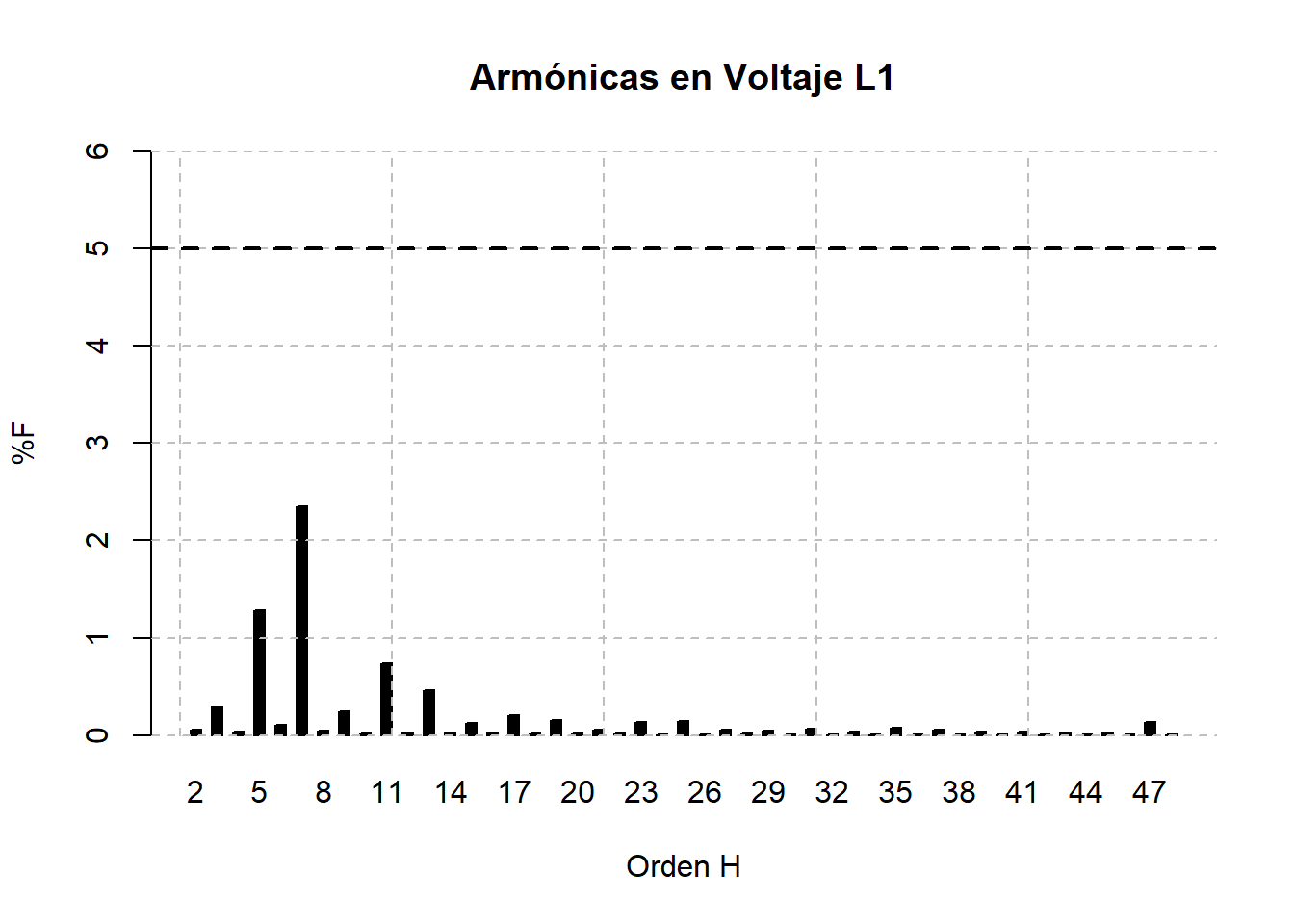

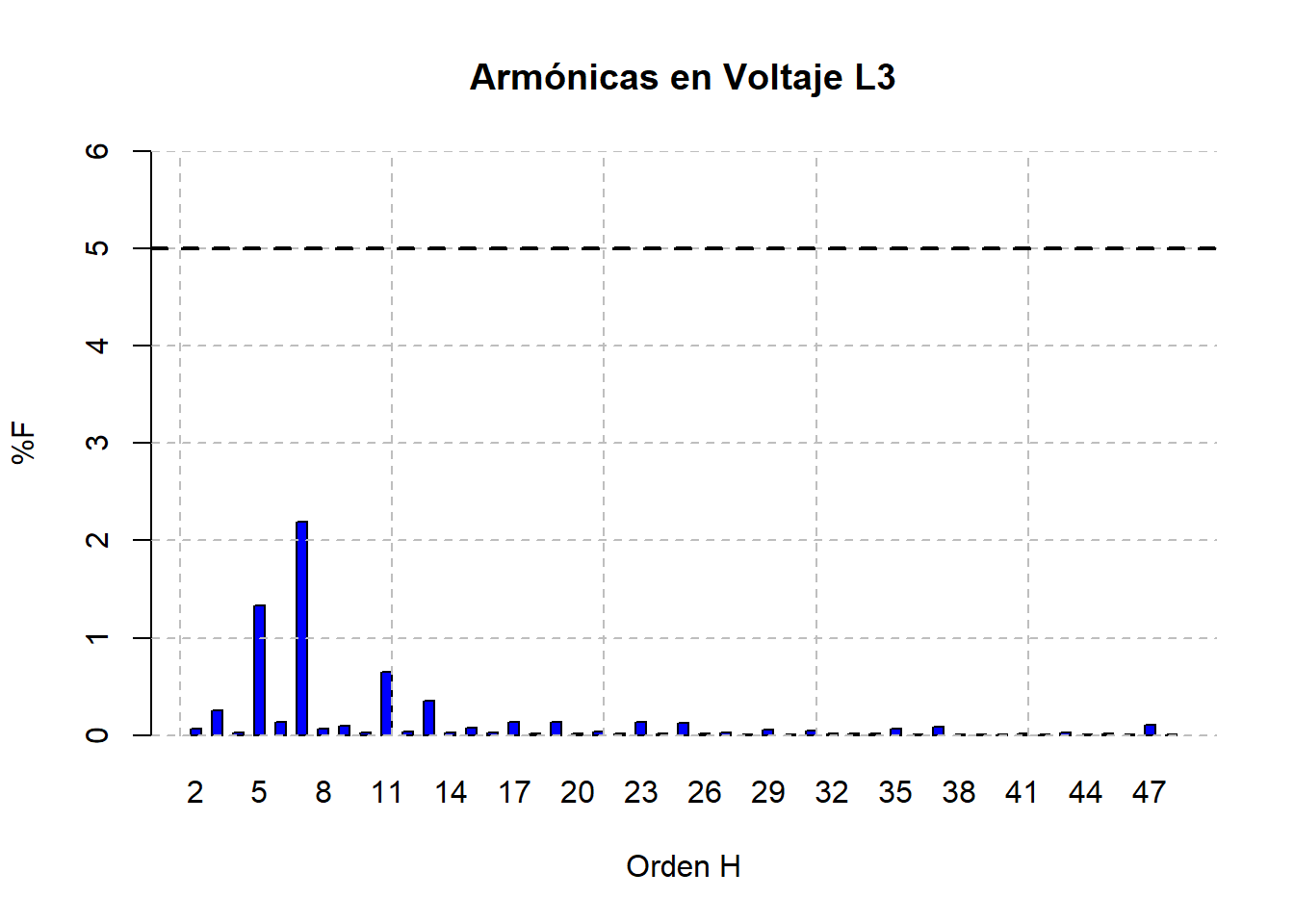

Sección: Armónicas en Voltaje

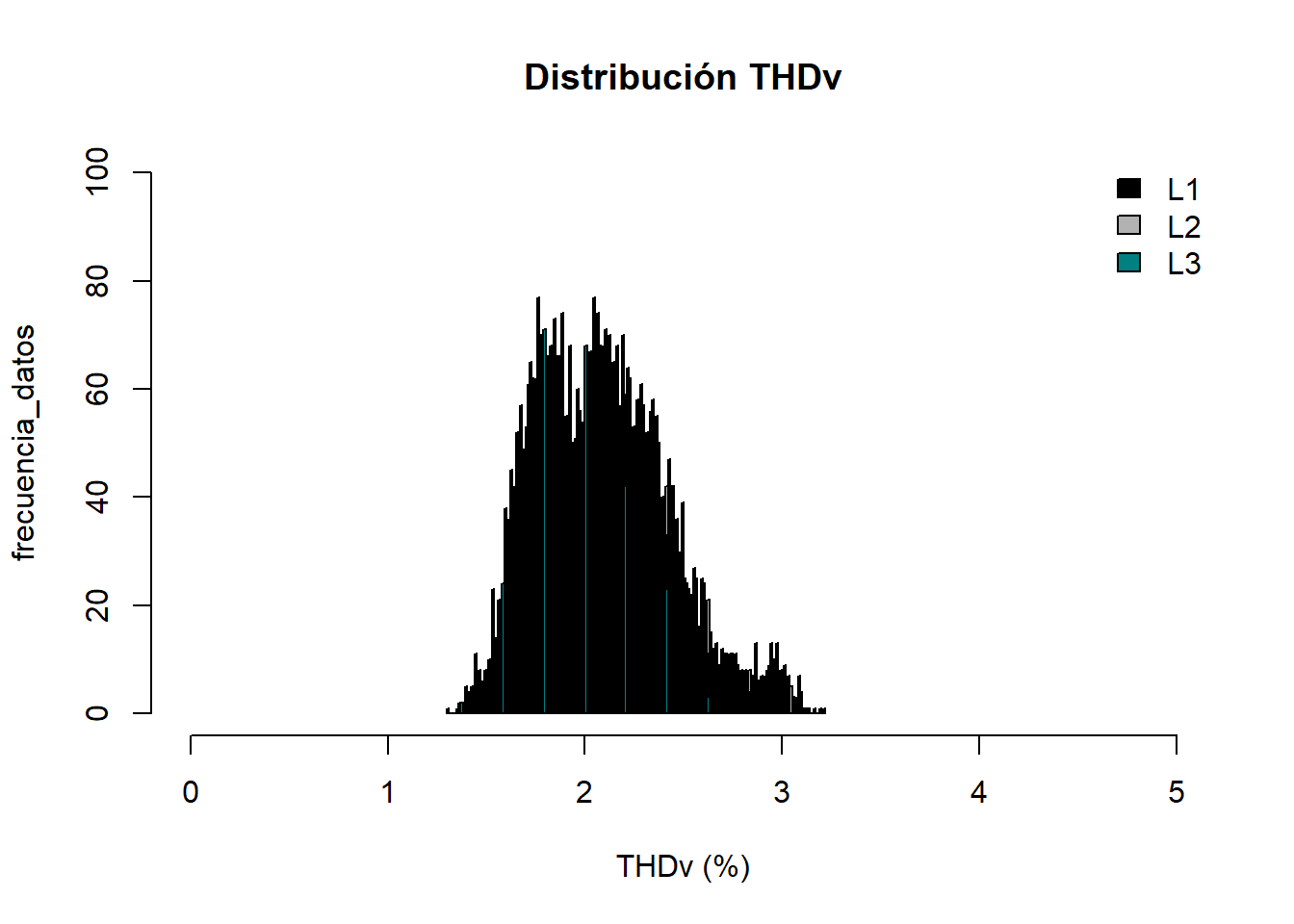

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.4 Min. :1.4 Min. :1.3
1st Qu.:1.8 1st Qu.:1.9 1st Qu.:1.8
Median :2.0 Median :2.2 Median :2.0
Mean :2.1 Mean :2.2 Mean :2.0
3rd Qu.:2.3 3rd Qu.:2.4 3rd Qu.:2.2
Max. :2.9 Max. :3.2 Max. :2.7

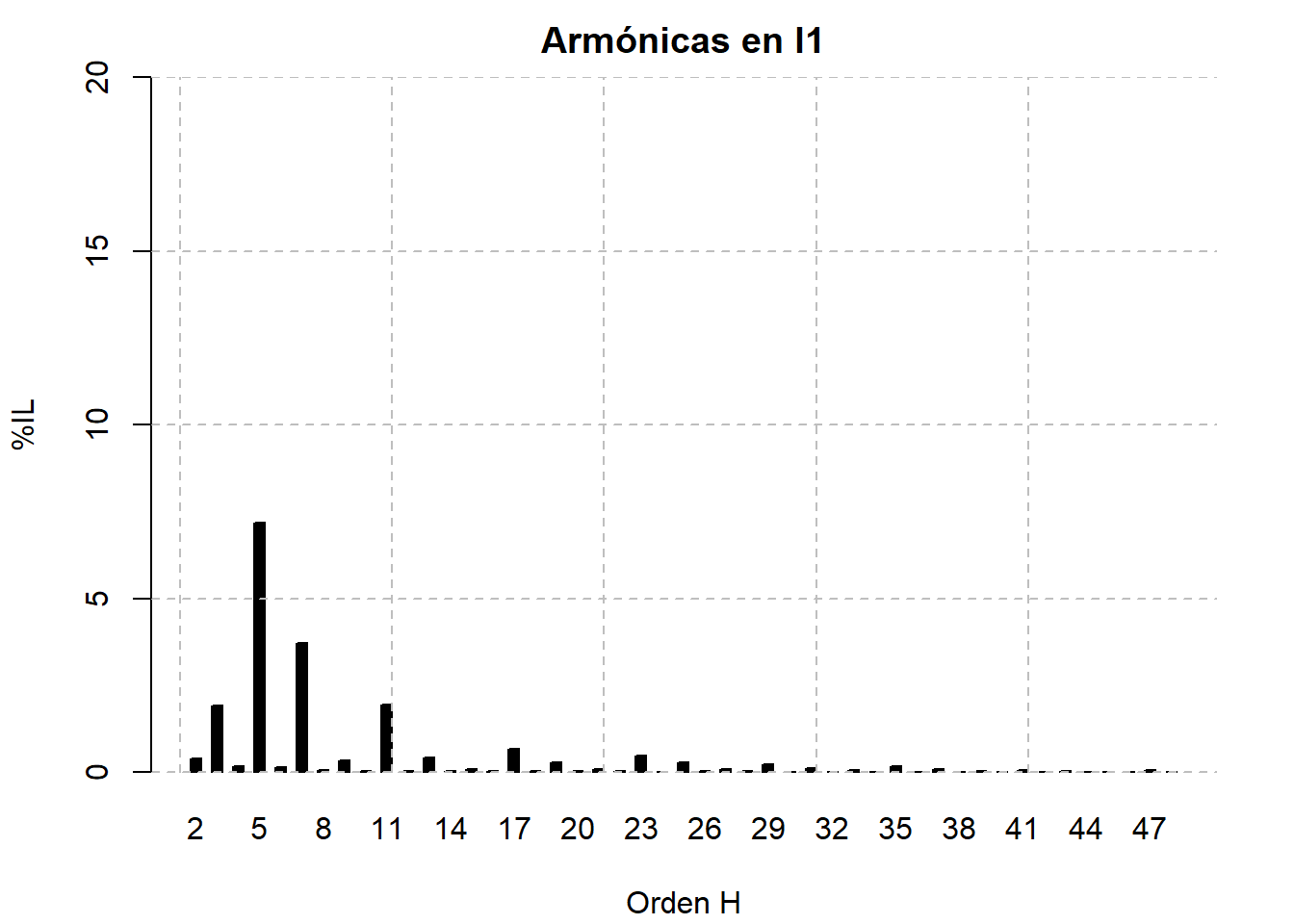

Sección: Armónicas en Corriente

Orden_H/ Ármonicas Corriente L1 %IL
Current_H_L1
2 0.38
3 1.92
4 0.18
5 7.19
6 0.15
7 3.71
8 0.06
9 0.33
10 0.04
11 1.95
12 0.03
13 0.42
14 0.04
15 0.09
16 0.04
17 0.68
18 0.02
19 0.28
20 0.02
21 0.08
22 0.03
23 0.46
24 0.01
25 0.28
26 0.02
27 0.07
28 0.02
29 0.21
30 0.01
31 0.11
32 0.01
33 0.05
34 0.01
35 0.16
36 0.01
37 0.09
38 0.01
39 0.04
40 0.01
41 0.06
42 0.00
43 0.03
44 0.01
45 0.01
46 0.01
47 0.07
48 0.00

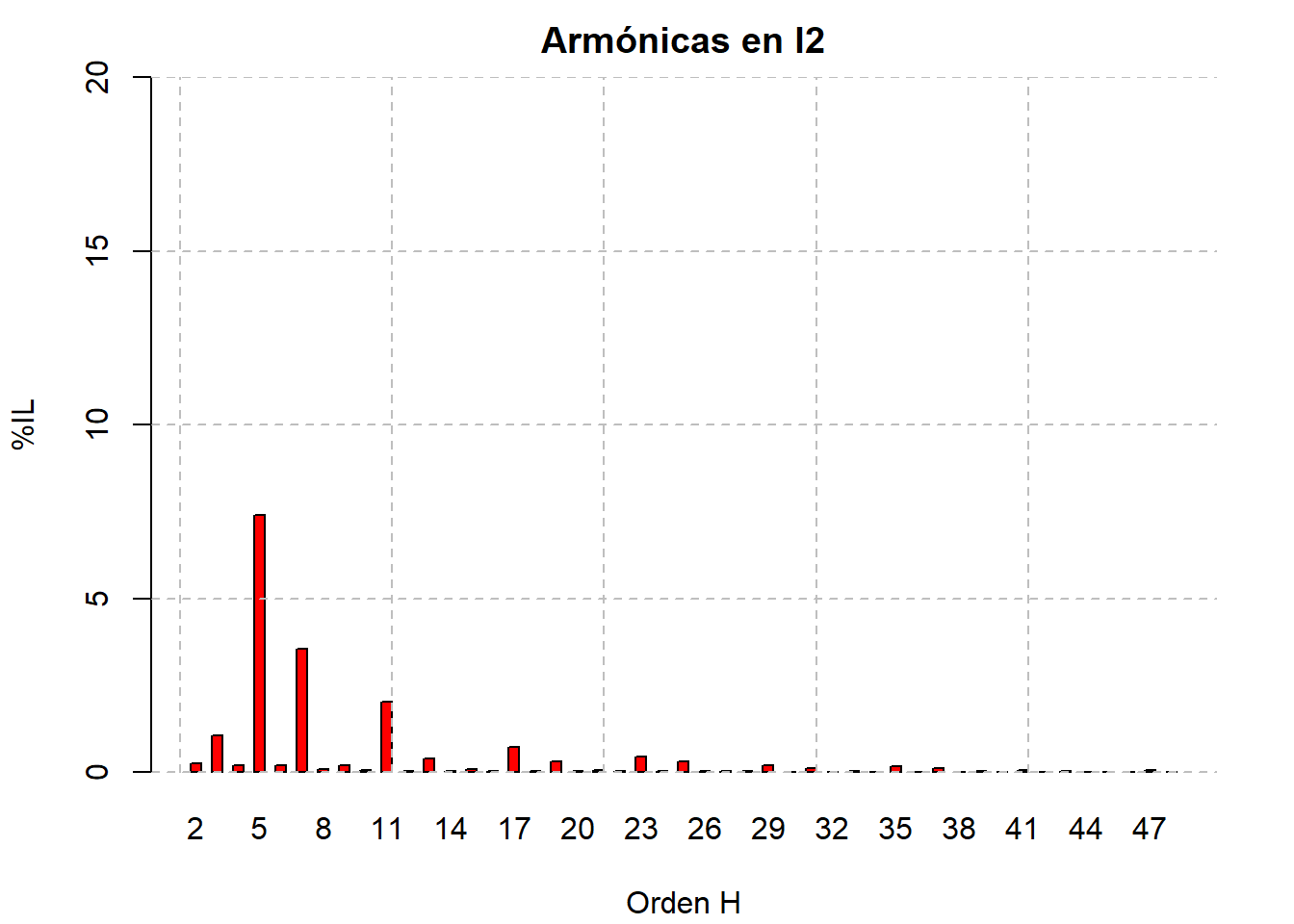

Orden_H/ Ármonicas Corriente L2 %IL
Current_H_L2
2 0.25
3 1.07
4 0.19
5 7.39
6 0.19
7 3.55
8 0.09
9 0.19
10 0.05
11 2.04
12 0.03
13 0.40
14 0.04
15 0.08
16 0.04
17 0.71
18 0.02
19 0.30
20 0.03
21 0.05
22 0.03
23 0.45
24 0.02
25 0.30
26 0.02
27 0.04
28 0.02
29 0.18
30 0.01
31 0.10
32 0.01
33 0.02
34 0.01
35 0.16
36 0.01
37 0.12
38 0.01
39 0.02
40 0.01
41 0.06
42 0.01
43 0.04
44 0.01
45 0.01
46 0.01
47 0.06
48 0.00

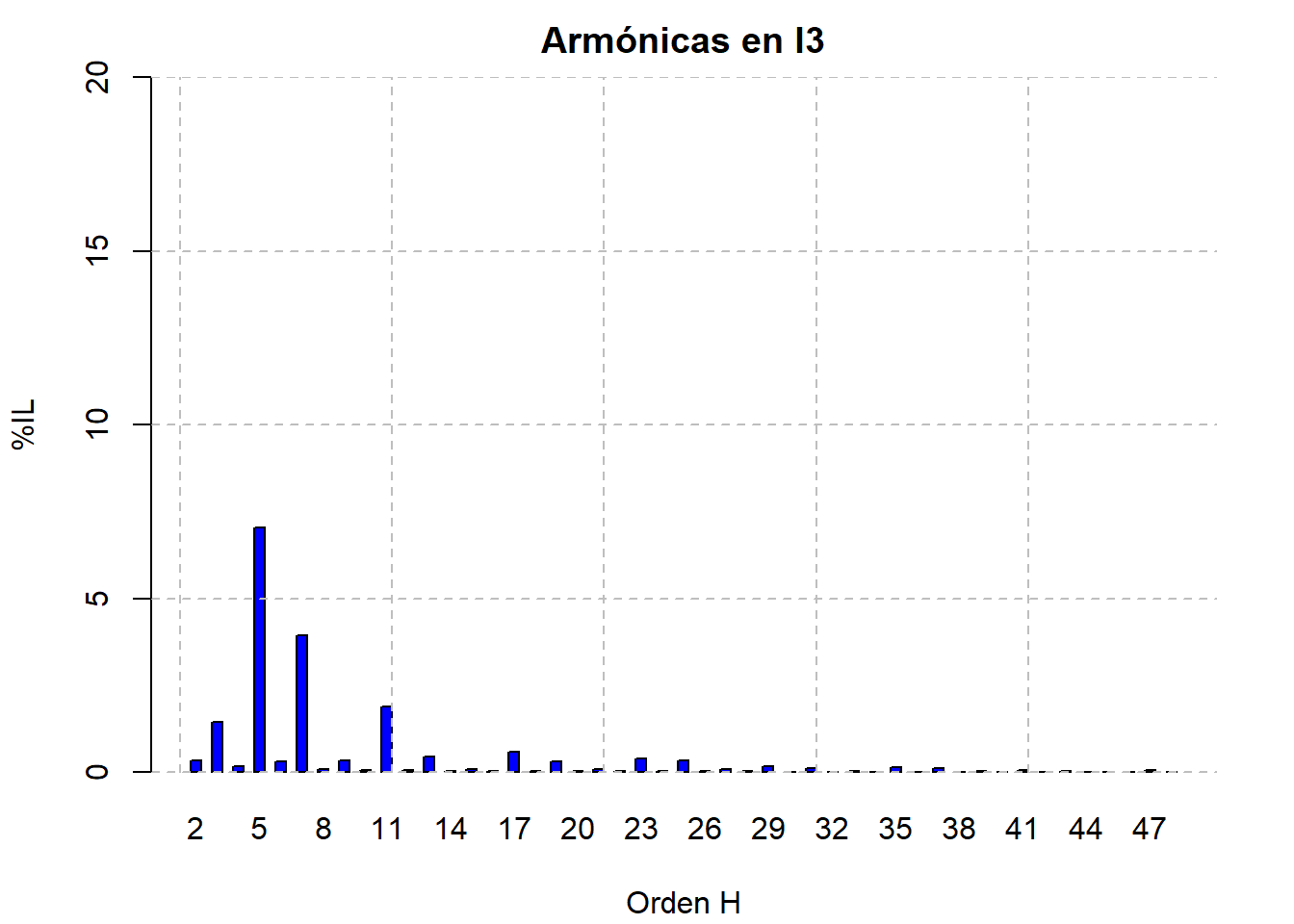

Orden_H/ Ármonicas Corriente L3 %IL
Current_H_L3
2 0.33
3 1.44
4 0.18
5 7.03
6 0.31
7 3.93
8 0.09
9 0.35
10 0.05
11 1.89
12 0.04
13 0.46
14 0.04
15 0.10
16 0.04
17 0.58
18 0.02
19 0.32
20 0.02
21 0.08
22 0.03
23 0.38
24 0.02
25 0.32
26 0.02
27 0.07
28 0.02
29 0.18
30 0.01
31 0.12
32 0.01
33 0.04
34 0.01
35 0.13
36 0.01
37 0.12
38 0.01
39 0.04
40 0.01
41 0.06
42 0.01
43 0.04
44 0.01
45 0.01
46 0.01
47 0.06
48 0.00

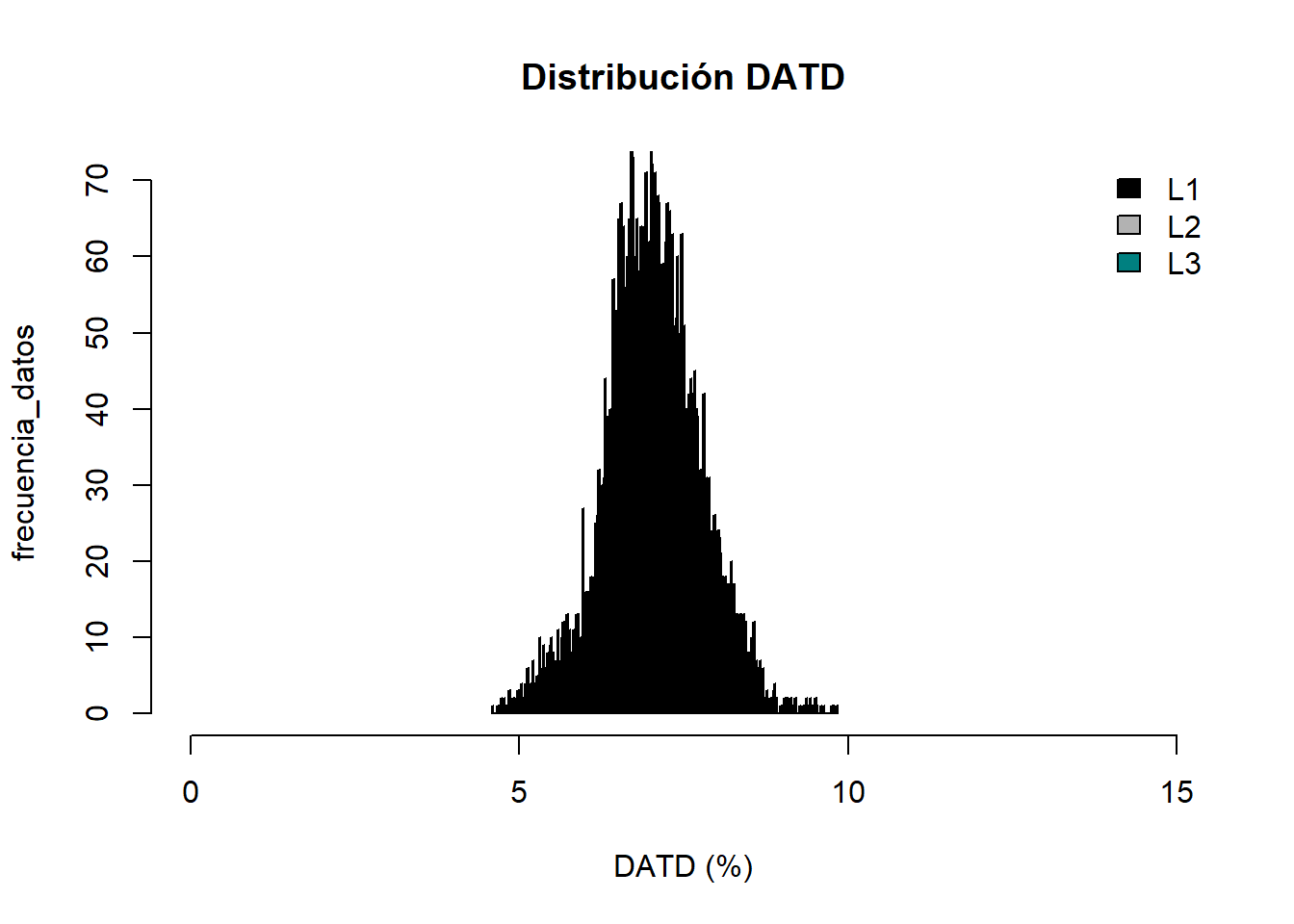

Estadísticas de DATD para Código de Red
min. p5 p50 mean. p95 p99 max.
4.59 5.87 7.03 7.04 8.21 8.65 9.82
